锅炉离心引风机

G、Y6-41 系列离心式通风机，是锅炉通、引风机的换代产品。

子类别:

工业风机

电话:

15031757294

关键字:

工业风扇

产品留言

用途和特点

G、Y6-41 型锅炉离心通、引风机,是为适应燃用各种煤质并配有消除尘烟装置的 0.5t/h~10t/h 工业锅炉而设计、较高全压效率高于80%的新系列低噪音风机，凡进气条件相当,性能相通者均可选用。

G、Y6-41 系列离心式通风机，是锅炉通、引风机的换代产品。

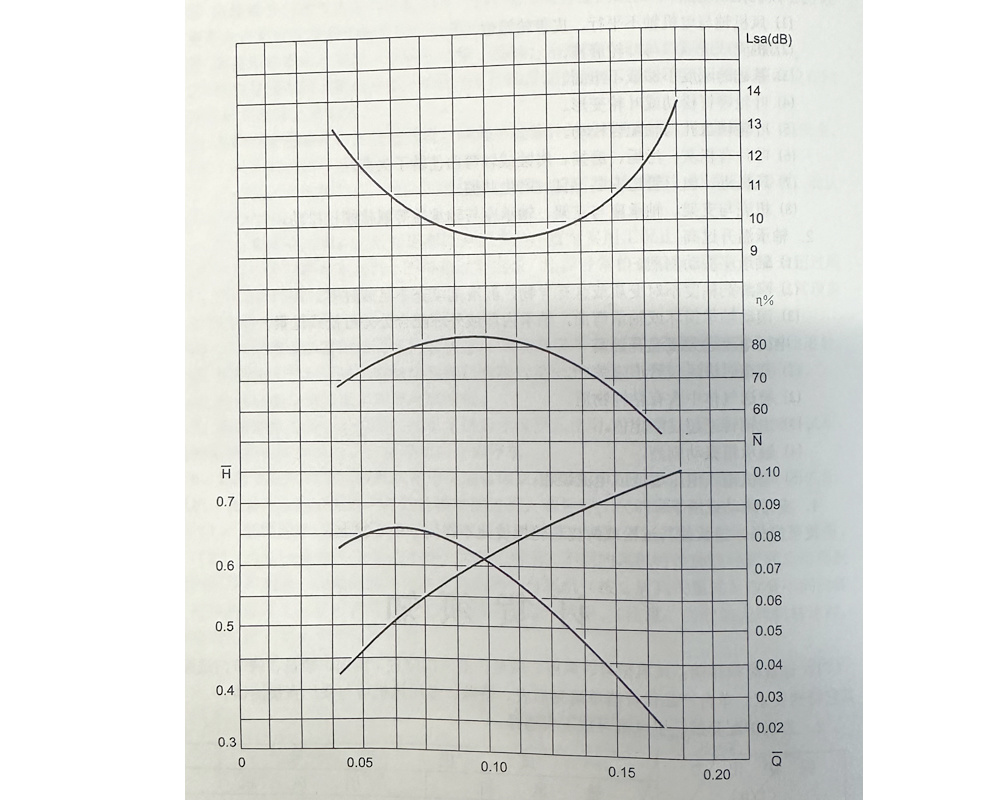

G、Y6-41系列通风机所用的设计方法:选择合适的风机型式，合理的风机工，优选流型，合理组织气源，精心设计叶型，增大风舌间隙，适当降低风机转速，改进蜗壳设计净化来流及尽量减少二次流损失等设计原则,采用有限差分法计算进风口和叶轮轮盖型线并以叶轮进口处气流顺畅均匀作为优化判据进行了风口优化设计。再结合原有的风机叶轮蜗壳等优化设计方法，综合叶轮、蜗壳、进风口三者一体化的优化设计程序，得出气动略图曲线，实践证明，它既能保证风压、风量，又能保证较高的效率、较低的比噪声和

结构

我厂出产的通、引风机均由叶轮、进风口、机壳等部件组成。轴承箱为整体式结构机油润滑冷却，悬臂式支承，皮带轮、联轴器在轴承外侧。引风机采用C式或D式传动:8.5 号以下锅炉鼓风机采用A式传动，便于维修。

引风机应配装调节门。用户若需要，调节门可向我厂单独提出定货。

风机叶轮，采用后倾式圆弧叶片，轮盖为弧锥型曲面与流线型进风口搭接组合全部采用模具冲压工艺，使风机具有气动性能好，不易积灰、噪声低、几何尺寸精确、质量稳定等优点。

故障及原因

1.风机振动剧烈

(1)风机轴与电机轴不平行、皮带轮错位。
(2)机壳或进风口与叶轮磨擦。
(3)基础的刚度不够或不牢固:
(4)叶轮铆钉松动或叶轮变形
(5)叶轮轴盘孔与轴配合松动。
(6)叶片有积灰、污垢、磨损、腐蚀或轴弯曲使转子失衡。
(7)风机进、出口管道安装不良、产生共振。
(8)机壳与支架、轴承座与支架、轴承座与轴承盖等联接螺栓松动。

2.轴承温升过高

(1)轴承座振动剧烈。
(2)润滑剂粘度不对变质或含有异物，润滑剂填充不足或过多。(3)滚动轴承损坏或轴承弯曲，轴承内环或外环配合公差过松或过紧

3.电机电流过大或温升过高

(1)开车时进风口管道未关严
(2)被送气体中含有粘性物质。
(3)主轴转速超过额定值。
(4)轴承箱振动剧烈。
(5)电机输入电压过低或电流缺相。

4.皮带跳动或滑下:

皮带磨损、拉长使其过松或两皮带轮槽彼此不在同一中心线上。

订购说明

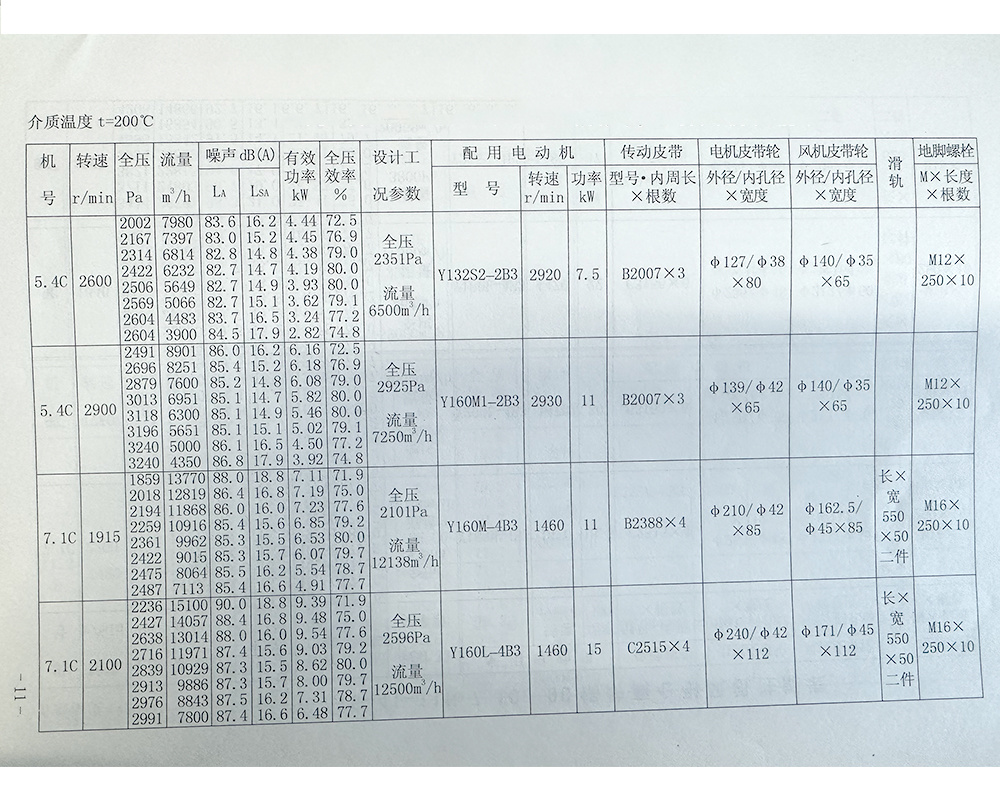

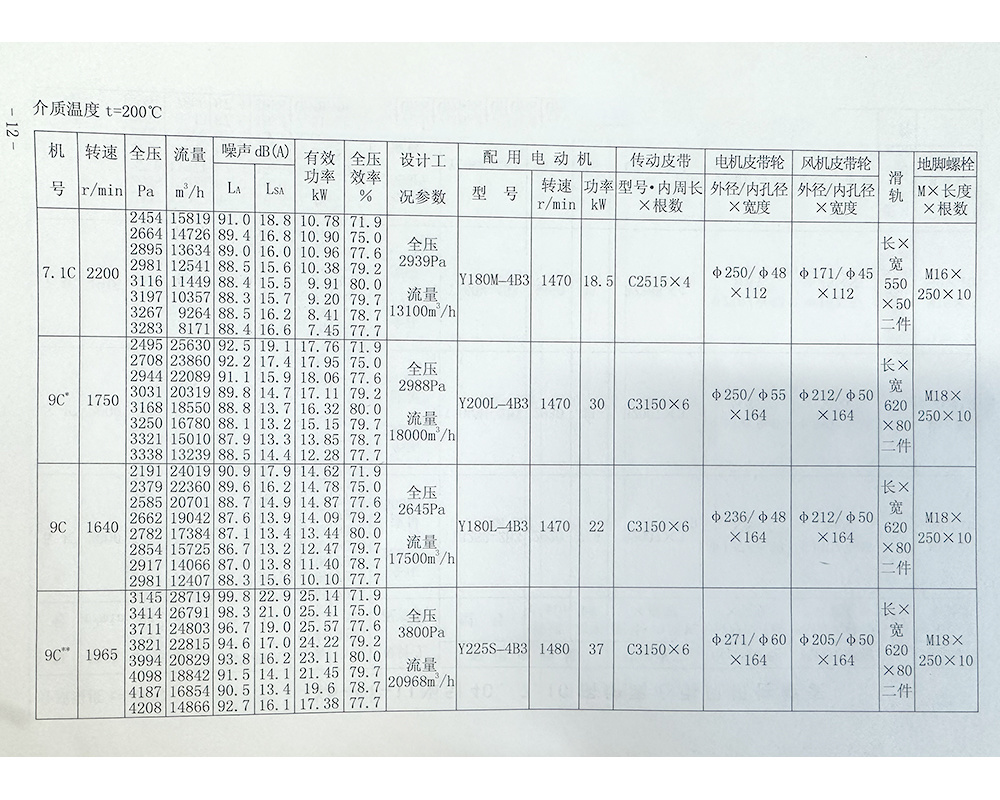

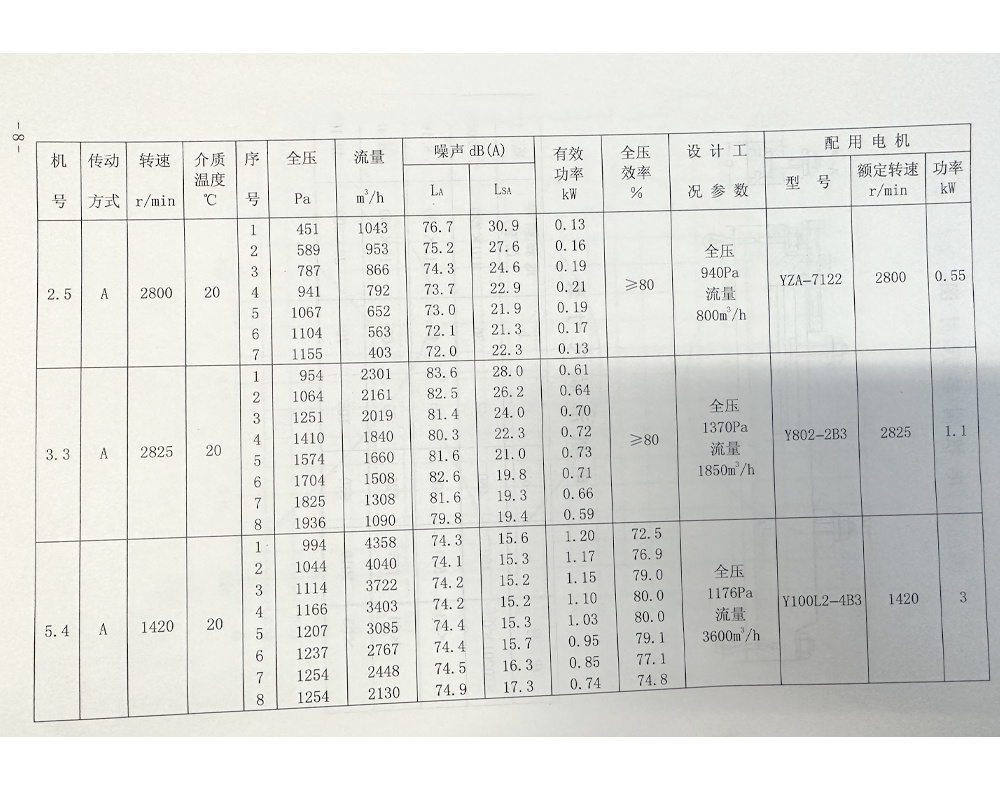

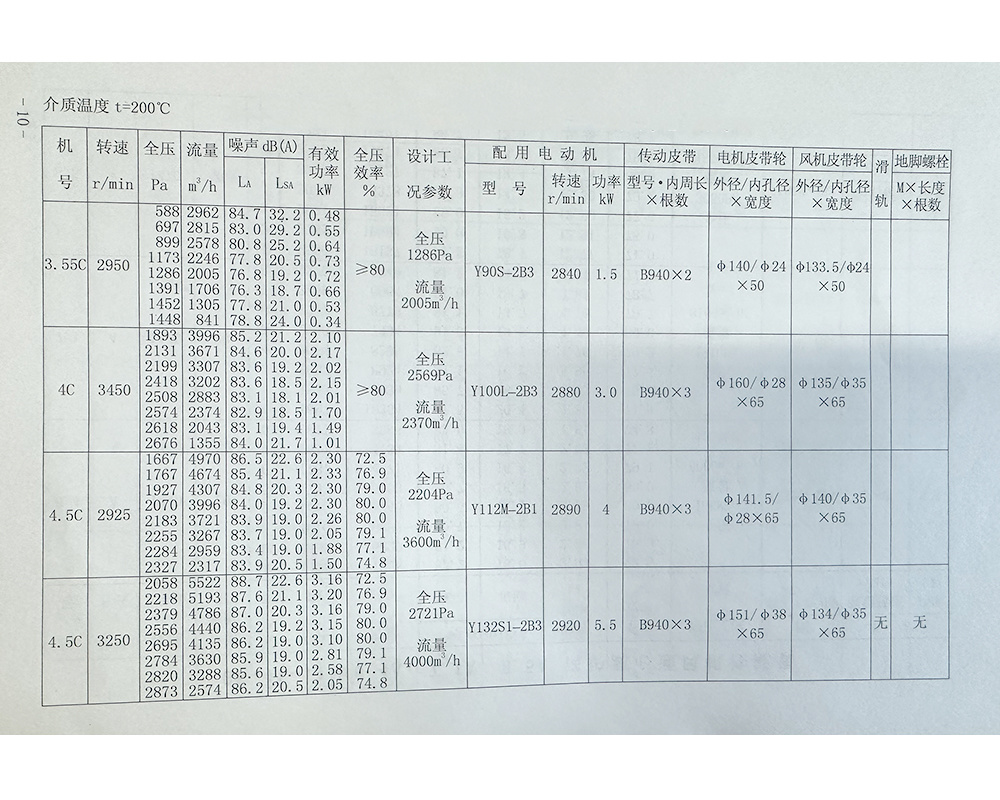

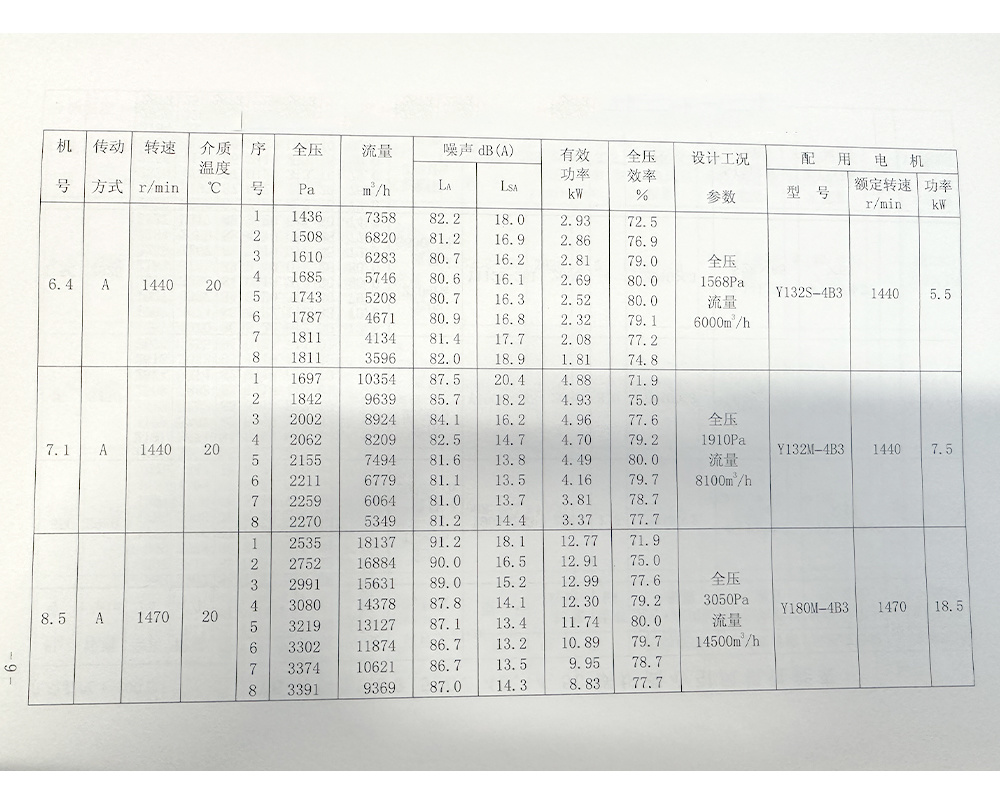

1.订货时须注明:风机型号、凤压、风量、出风口位置、旋向、数量、调节门选配及其它特殊要求。单台产品供货清单请见后表。特殊、专用风机可与我厂直接治谈。

2.为锅炉配套鼓、引风机可按下表选择。

锅炉输力(t/h)	风机型号
锅炉输力(t/h)	通风机	引风机
0.5	G6-41-11 NO2.5A	Y6-41-11 NO3.55C
1.0	3.3A	4.5C
2.0	5.4A	5.4C
4.0	6.4A	7.1C
6.0	7.1A	9C、10C
10	8.5A	11.2D
