Y5-47 型锅炉离心引风机

中央空调固然好用，但天文数字的报价迫使我们在某些场合必须选用Y5-47型锅炉离心引风机，Y5-47Ⅱ型风机与原Y5-47型风机相比进行了一系列的改进，因而噪声有显著降低，而且为更好地满足锅炉配套又新增加了以下七个机号:M3.15C(配0.2t/h~0.5t/h)、4D(配0.7t/h~1t/h)、5D(配2t/h)、6D(配4t/h)、7C(配4t/h、6t/h)、10D(配6t/h)、11D(配10t/h)。

用途及特点

Y5-47Ⅱ型锅炉离心引风机适用于燃用各种煤质并配有消烟除尘装置0.2t/h~20t/h工业锅炉，凡进气条件相当，性能又相适应者，均可采用，但较高温度不得超过250℃。当前工业锅炉系列型号较多，燃用煤质优劣悬殊，配套除尘器及管道阻力不一，所需引风机风量、风压差异较大，为适应上述情况，该风机采用D式、C式两种传动方式(即联轴器与三角皮带传动)，其中0.7t/h~20t/h锅炉均有D式传动引风机与之匹配，0.2t/h~10t/h锅炉均有C式传动引风机与之匹配。对于三角皮带传动使用单位可根据实际情况自行变更主轴转速以获得较理想的风量和风压。

型式

1.引风机制成单吸入，机号有№3.15、4、5、6、7、8、9、10、11、12、12.4 共十一种。
2.引风机可制成左旋和右旋两种型式。从传动组一端正视风机，如叶轮顺时针旋转称右旋，以“右”表示，反之称左旋，以“左”表示。
3.风机的出风口位置以机壳的出风口角度表示。“左”“右”均可制成0°、90°、180三种角度。
4.风机的传动方式为C式、D式，电机与风机联接分别采用皮带轮传动和弹性联轴器直接传动。
5.如上述传动方式、出口角度和机号均不能满足贵厂生产之需，我厂有能力根据现场情况进行设计和改造。

结构和特性

风机由叶轮、机壳、进风口、传动组和调节门等部分组成。

1.叶轮一由12片16Mn后倾平板叶片焊接于弧锥形轮盖与平板形轮盘中间，经动平衡校正和超速运转实验，故运转平稳可靠，其强度、耐性、使用寿命等各项键指标，在各型风机中首屈一指。

2.机壳一用钢板焊接成的蜗形壳体。从N8以上“左”“右”旋通用。

3.传动组-主轴由优质钢制成，采用滚珠轴承(N3.15~7采用低噪声型轴承)两只并列的轴承座，用2号钙钠基润滑脂，风叶自冷，结构简单。

4.进风口-收敛式进风口制成整体结构，用螺固定于风机入口一侧。

5.调节门-Y5-47系列风机均配有调节门，用以调节风机的流量。N6以下风机采用3个叶片，百叶窗式结构，关闭灵活，结构简单;N7以上风机采用花瓣型调心式调节门，调节效率高，结构可靠。调节门轴向安装于进风口之前，调节范围由90°(全闭)到0°(全开)，调节门扳把位置，从进风口方向看，对右旋转风机，扳把逆时针转动是由全闭到全开，对左旋转风机，反之。

为使调节门各部正常工作，必须做好润滑，因引风机气温较高，润滑采用高温(260℃)澎滑土脂，以保证在高温运转时不至失效。

安装调整和试运转

1.安装前，应对风机各部件进行全面检查:机件是否完整，叶轮与机壳的旋向是否一致，各部联接是否紧密，叶轮、主轴、轴承等主要机件有无损伤、传动组是否灵活有效。如发现问题，应予以修复。

2.安装时:注意检查机壳，机壳内不应有掉入和遗留的工具、杂物，在一些结合面上，为了防止生锈，减少拆卸难度，应涂上一些润滑脂或机械油。风机与地基结合面、进出风口与管道联接处，均应调整，使之自然吻合，不得强行联接，更不许将重量加于风机之上，并注意保证风机的水平位置。对两轴承必须清洗干净并重新注油(2号钙钠基润滑油)。

3.安装要求:

① 按图纸所示的位置与尺寸安装，为确保风机的流量和压力，必须保证进风口与叶轮的轴向和径向间隙。安装图中，电机滑轨地基与支架在同一水平面上。

② 安装№ 4~12.4D式风机时，要保证风机主轴的水平位置和电机轴的同轴度，联轴器安装要符合弹性联轴器安装的技术要求。对C式传动风机，主轴三角带与电机三角带轮相对应的槽不得错位。套上胶带后，应装安全罩(用户自制)以利安全。

③ 安装调节门时，注意不要装反，要保证进气方向与叶轮旋向一致。

④安装后，试拨传动组，检查是否有过紧或刮蹭现象。风机所需功率是按:进气温度为250℃(N3.15C)，200℃(N4~12.4)计算选配的试运转时，由于进气温度大大低于上述温度，使得烟气比重增大，若调节门全开状态运行，必然有电流过大现象发生，为避免烧毁电机，启动时，应关闭调节门，启动后，调节门再逐渐开大，并严格控制电流在额定值之内。

新安装的风机试运转时间不少于2小时，修理后的风机试运转时间不少于半小时，风机安装后必须无异振、异味、异响、漏电漏气等反常现象，方可正式使用(试运转中轴承

在点炉过程中，烟气温度逐渐上升，直到稳定在正常的运行温度(180~250℃左右)。温升不得超过 40℃)。为防止烧毁电机，在点炉过程中必须逐渐开大调节门，严格控制电流在额定值之内，到锅炉正常运行时烟气温度达200~250℃左右时调节门方可全开。

如果锅炉正常运行时，通过风机的烟气温度仍低于200~250℃(或低的较多)致使电机电流超过额定值，此时，应根据本说明书重新计算，选配功率较大的电机。

风机的维护

1.根据使用情况，定期清除风机内部，特别是叶片的积灰和污垢，并防止锈蚀。

2.阶段性检查轴承内的润滑脂，如发现变质，必须及时更换。除在机修时更换润滑脂外，在正常情况下须一个月左右，卸掉轴承侧盖及轴承座上的沉头螺钉，用油枪注入2号钙钠基润滑脂(适应温度小于100℃)，半年需清洗一次轴承。

3.运转中经常检查轴承温度是否正常，轴承温度应小于100℃

4.在风机点车、停机或运转时，如发现有不正常情况，应立即进行检修。

5.风机的维护必须在停车、断电、有人监护下进行，并严禁无关人员、儿童、行动不便者在场围观。

6.风机试车、运行时进出风口方向、联轴器附近不许站人。

风机的噪声

本系列风机是国内现有工业锅炉引风机中噪声较低的风机之一。风机出厂时经测试，其噪声指标符合机械工业部颁布的JB/TQn314-84《通风机噪声限值》，但有时风机在运转过程中，会产生较大的噪声，其原因主要有:

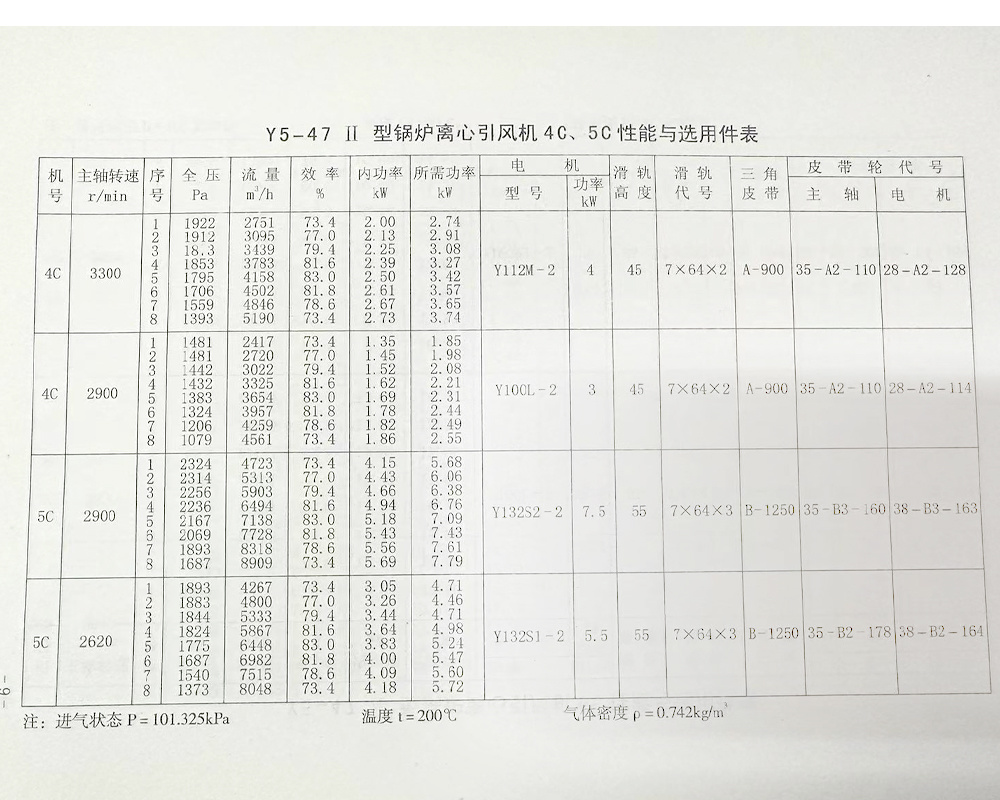

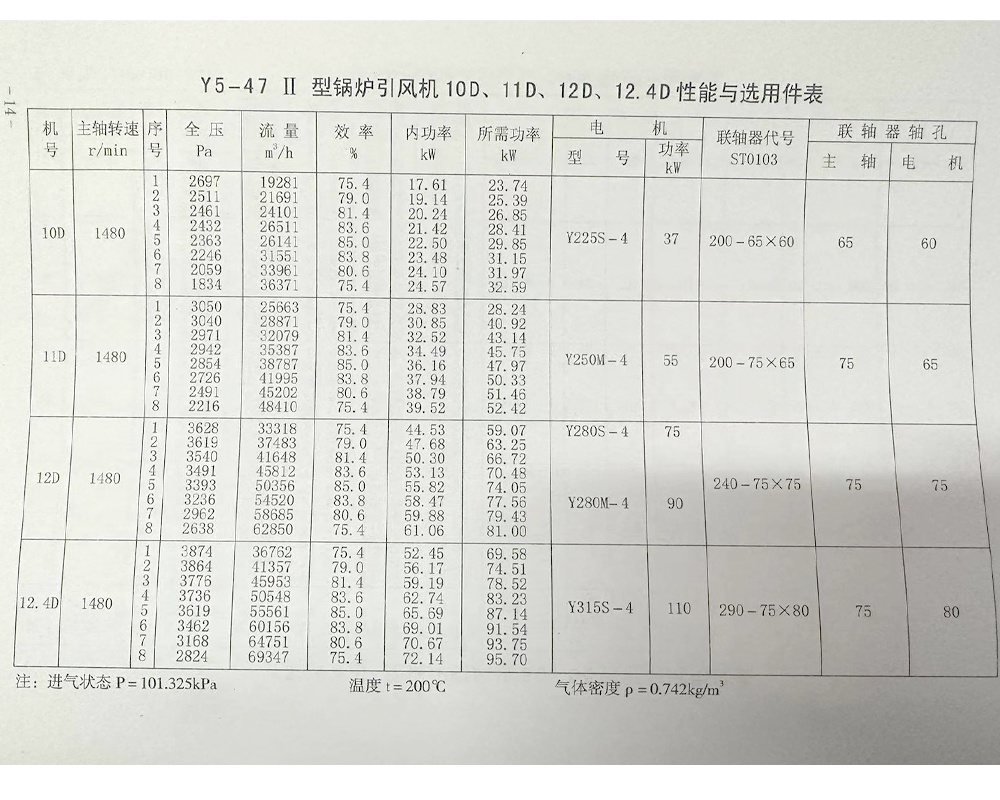

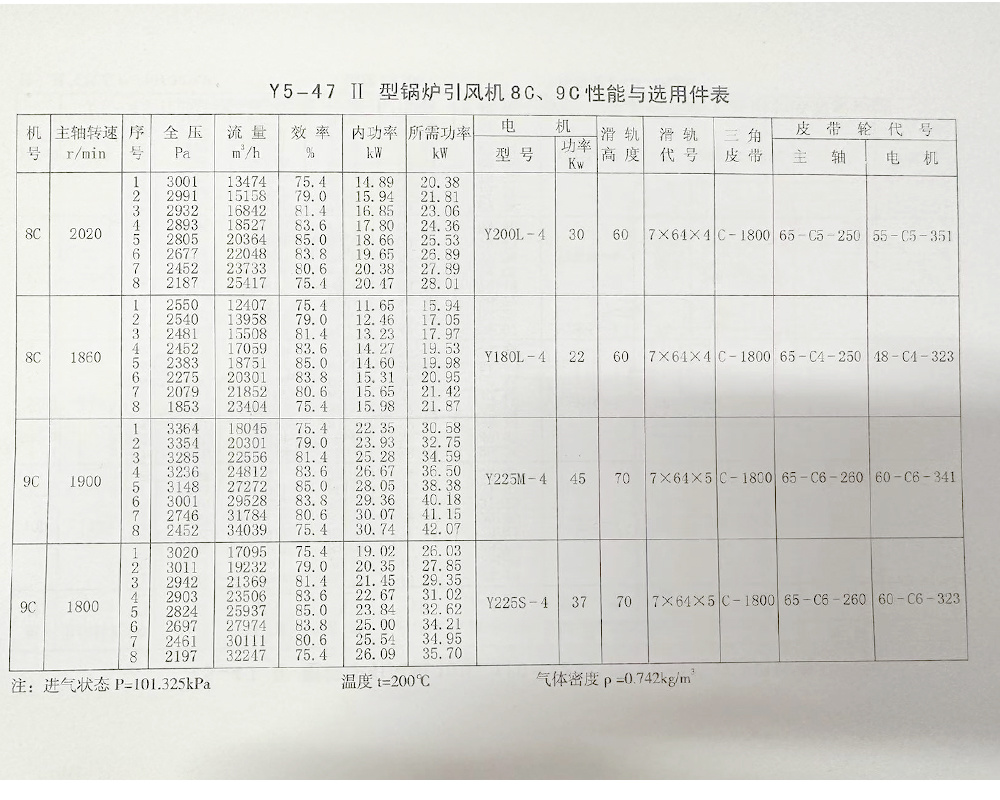

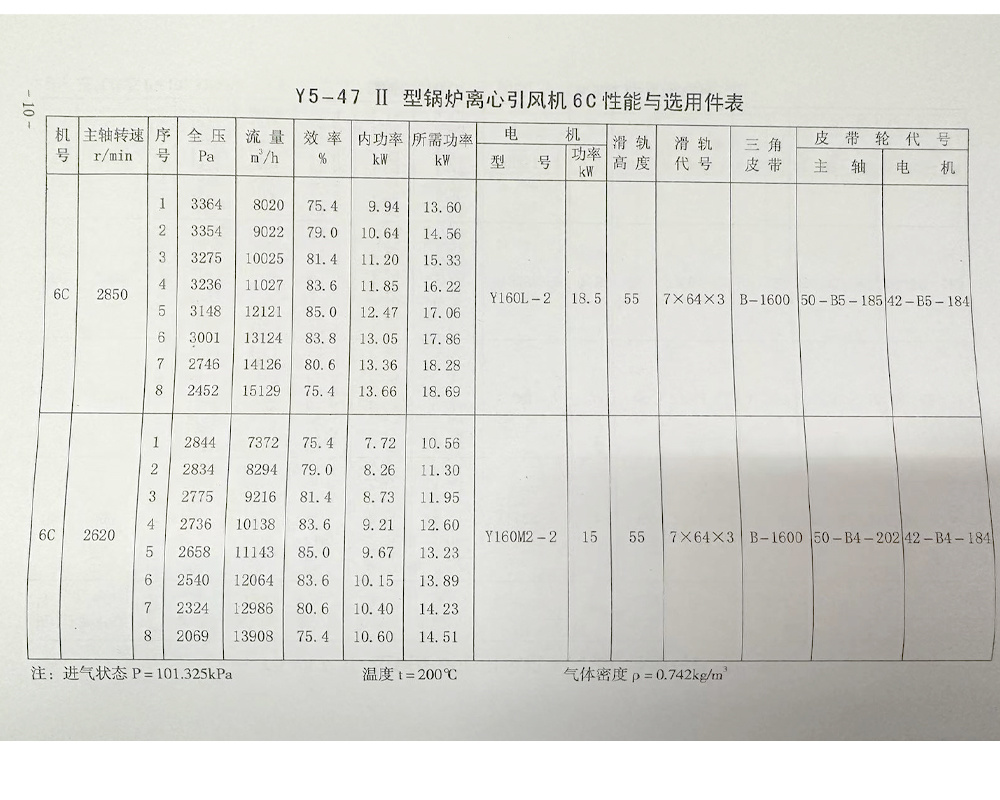

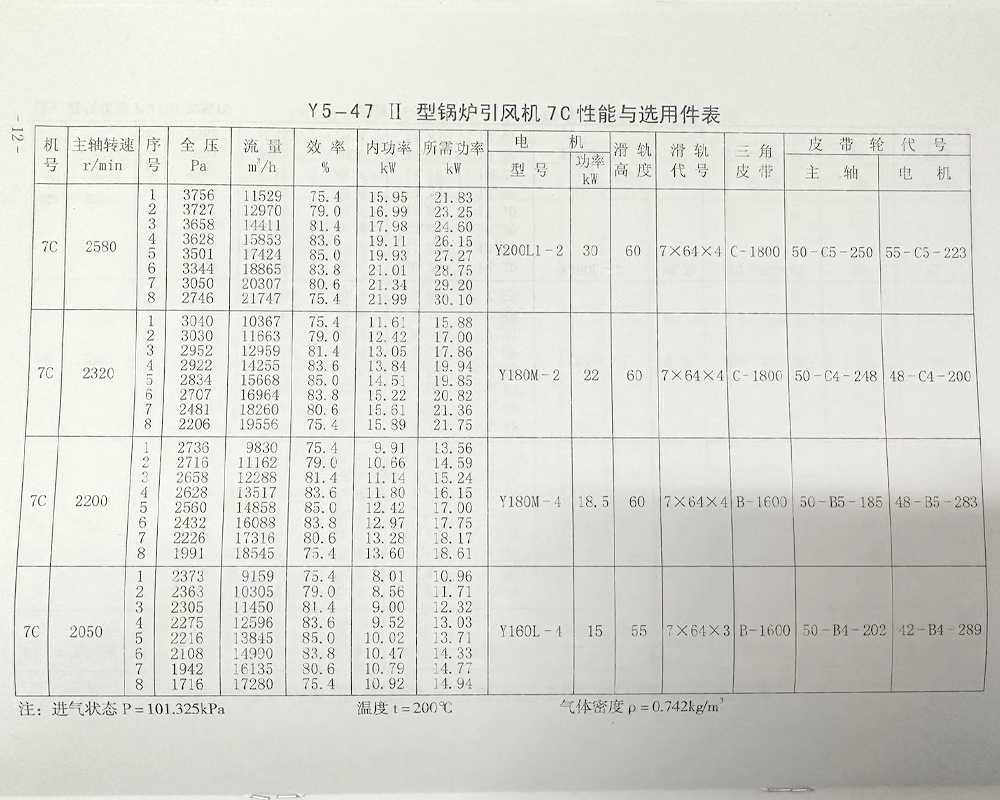

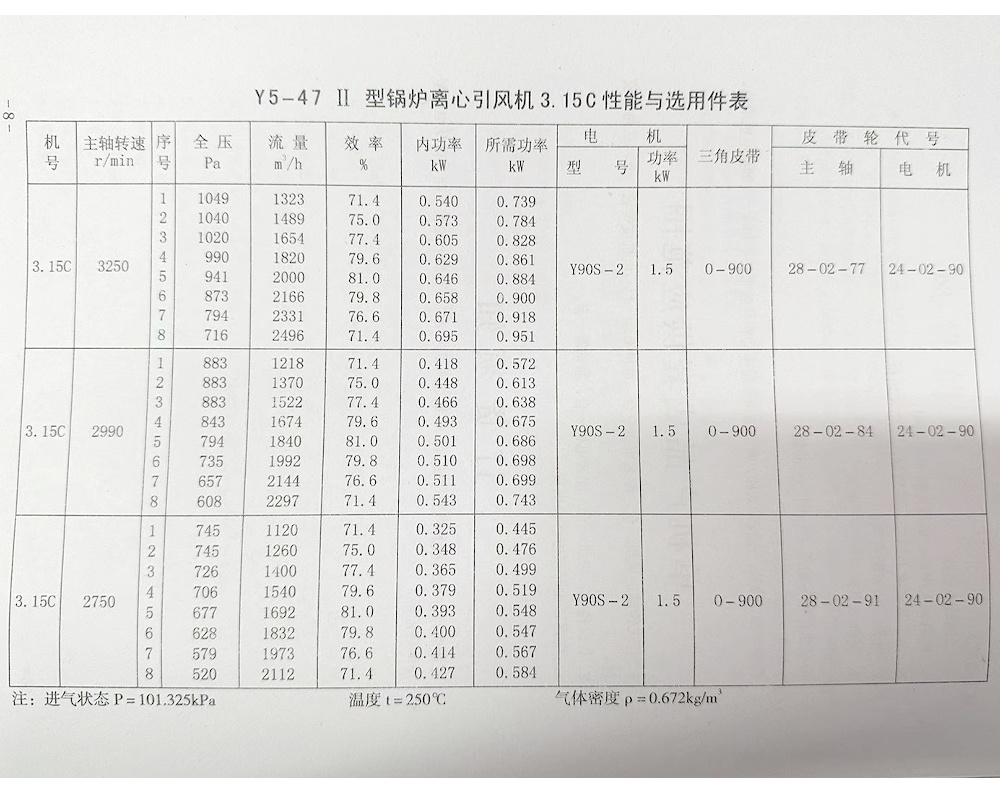

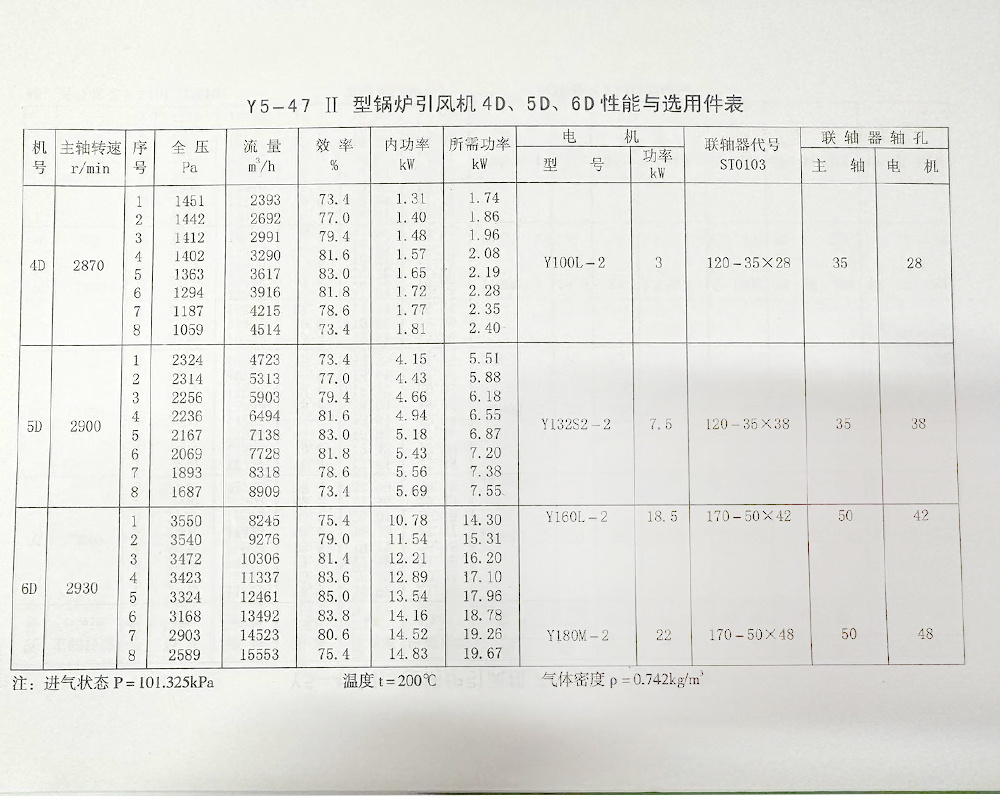

1，由于选配不当，使风机实际运行工况点远离了最高效率的工况点。(性能表中的8个工沉点之外)。

2.由于风机振动剧烈。

3.轴与滚动轴承安装歪斜，前后两轴承不同心。

4.皮带轮或联轴器安装歪斜。

5.轴承磨损或润滑脂质量不良、不清洁、变质等。

6.7号以下风机轴承未采用低噪声轴承(307Z、309Z、312Z)
