高压离心通风机 9-19
关键字:
- 产品详情
-
产品概述
9-19A型高压离心风机一般用于煅冶炉及高压强制通风机，可广泛用于输送物料、输送空气及无腐蚀性不自燃、不含粘性物质气体。介质温度一般不超过50℃(最高不超过80℃)。介质中所含尘土及硬质颗粒不大于150mg/m3。
还可用于矿区井下送新风，机械设备配套如环保除尘、催化燃烧、粮食机械、陶瓷厂钢厂、玻璃厂、橡胶厂、钢管厂、喷涂厂等，印刷机制造行业用途非常广泛。
产品概述
9-19C型高压离心风机为皮带传送，风叶装在传动轴上，可起到耐高温的作用一般用于煅冶炉及高压强制通风机，可广泛用于输送物料、输送空气及无腐蚀性不自燃、不含粘性物质气体，常配套催化燃烧设备、环保机械等设备上。
性能一览
一般用锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然不含粘性物质之气体。介质温度最高不超过80度，但也可根据用户要求制成高温风机。介质中所含尘土及硬质颗料不大于150mg/立方米。
使用
9-19、9-26 型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可广泛用于输送物料、空气及无腐蚀性、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过 50℃(最高不超过 80℃)，介质中尘土及硬质颗粒物含量不大于150mg/m3。
类型
本风机为单吸入式，通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。
本风机通常制成右旋和左旋两种型式，从电机一端正视，叶轮顺时针旋转者称右旋风机以“右”表示，逆时针旋转者称左旋风机，以“左”表示。
风机的出口位置以机壳的出口角度表示。“左”、“右”均可制成 0°、45°、90°、135°、180°225°共六种角度。
风机的传动方式分为A式(N4~6.3)、D式和C式(7.1~16)三种。
当上述机号、旋向、出风角度和传动方式不能满足您的需要时,我们有能力为您点菜设计直至您满意为止。
结构
N4~6.3 主要由叶轮、机壳、进风口、支架等组成;N7.1~16 主要由叶轮、机壳、进风口、传动组等组成。
叶轮--9-19型风机叶片为12片，9-26型风机叶片为16片，均属前弯型。叶轮压器外缘最高圆周线速度不得超过140m/s。叶轮成型后经静、动平衡校正和超速运转实验故运转平稳可靠。
机壳-- 用普通钢板焊接成蜗壳形整体。
进风口--做成收敛式流线型整体结构，用螺栓固定于前盖板上。
传动组--由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构，采用滚动轴承，用轴承润滑脂润滑。维护
① 风机及其系统不允许带病运行。
② 风机应由专人保管和使用。
③ 定期清除风机内部的灰尘、污垢及其他杂质，防止生锈。
④ 风机的维护必须在断电时进行，断电后应由专人监控主开关。
⑤ 在风机维护和试运行期间，禁止儿童、不相关人员及行动不便者观看。
⑥ 在风机试运行期间，不允许任何人在风机进出口10米范围内站立。
⑦ 修理风机前后应对工具及其他用品进行清点，以防遗留在风机和管道内。
⑧ 除润滑油应在每次大修后更换外，润滑油应根据实际情况在正常情况下更换。故障及原因
1. 风机严重振动
① 风机轴与电机轴不同心，皮带轮槽错位；
② 外壳与叶轮或进气口与叶轮之间摩擦；
③ 基础刚度不足或不牢固；
④ 叶轮铆钉松动或叶轮变形；
⑤ 叶轮轴孔与轴之间配合松动；
⑥ 外壳、轴承座与支架之间的连接螺栓松动；
⑦ 风机进出口管道安装不良，导致共振；
⑧ 叶片有灰尘、污垢，叶片磨损，叶轮变形，轴弯曲等原因导致转子不平衡。2. 轴承温度升高过高
① 轴承箱剧烈振动；
② 润滑剂质量差，变质或含有灰尘、沙子、污垢等杂质或填充不足；
③ 轴承箱盖与座的连接螺栓紧固力过大或过小；
④ 主轴与滚动轴承安装偏斜，前后轴承不同心；
⑤ 滚动轴承损坏或主轴弯曲。3. 电动机电流过大或温升过高
① 启动时进出口管道阀门未关闭；
② 电动机输入电压低或电源单相断电；
③ 遭受轴承箱严重振动影响；
④ 主轴转速超过额定值；
⑤ 输入气体中含有粘性物质；
⑥ 环境温度过低，比例过大。单机产品成套供应范围
风机1台、配套电机1台，地脚螺栓1付(N4~6.3，4套，№7.1以上8套)联轴器1套(Na7.1~16)。

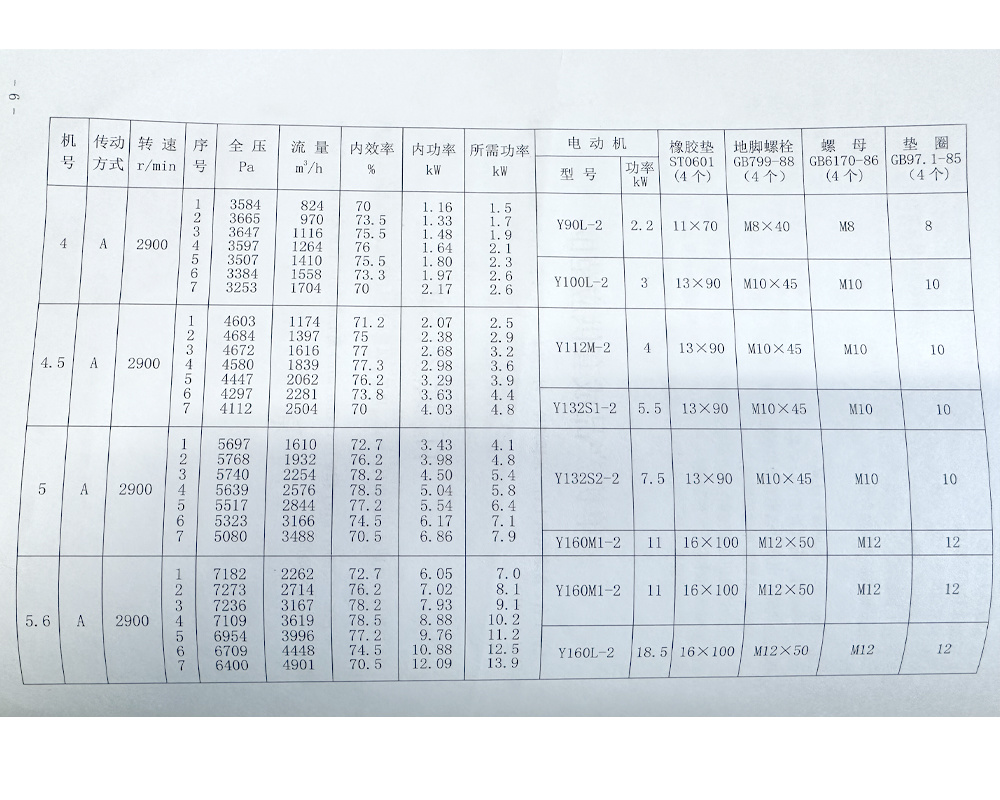

9-19 N4A, 4.5A, 5A and 5.6A 高压离心通风机性能与选用件表

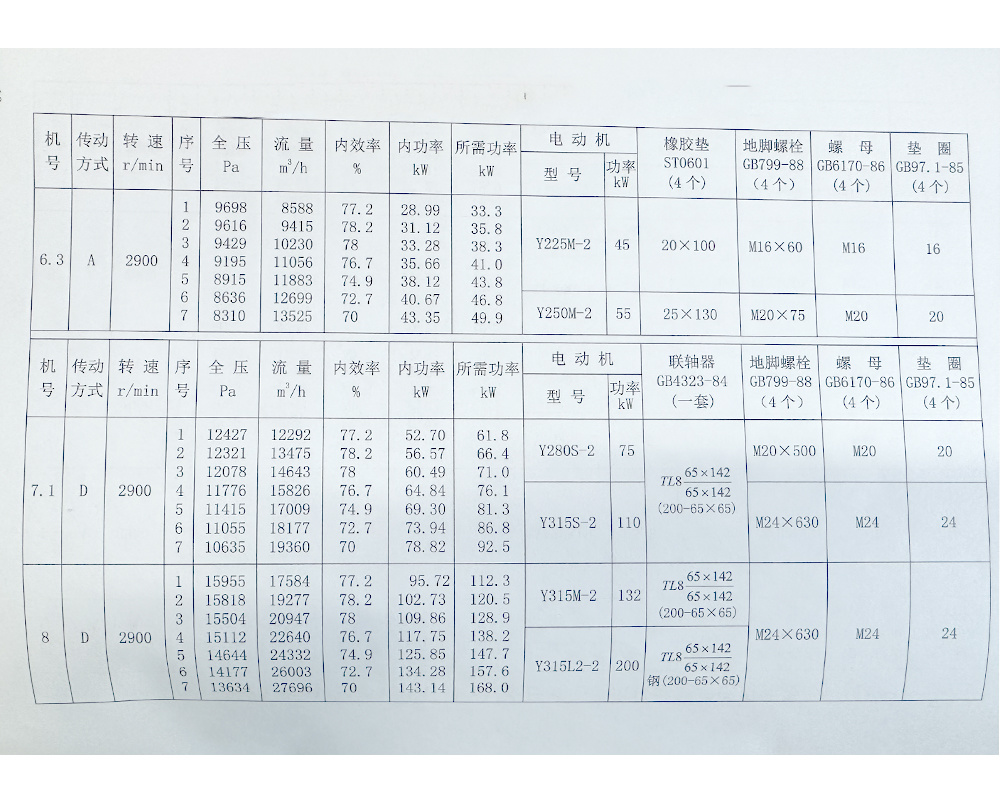

9-19 NO6.3A, 7.1D, 8D 高压离心通风机性能与选用件表

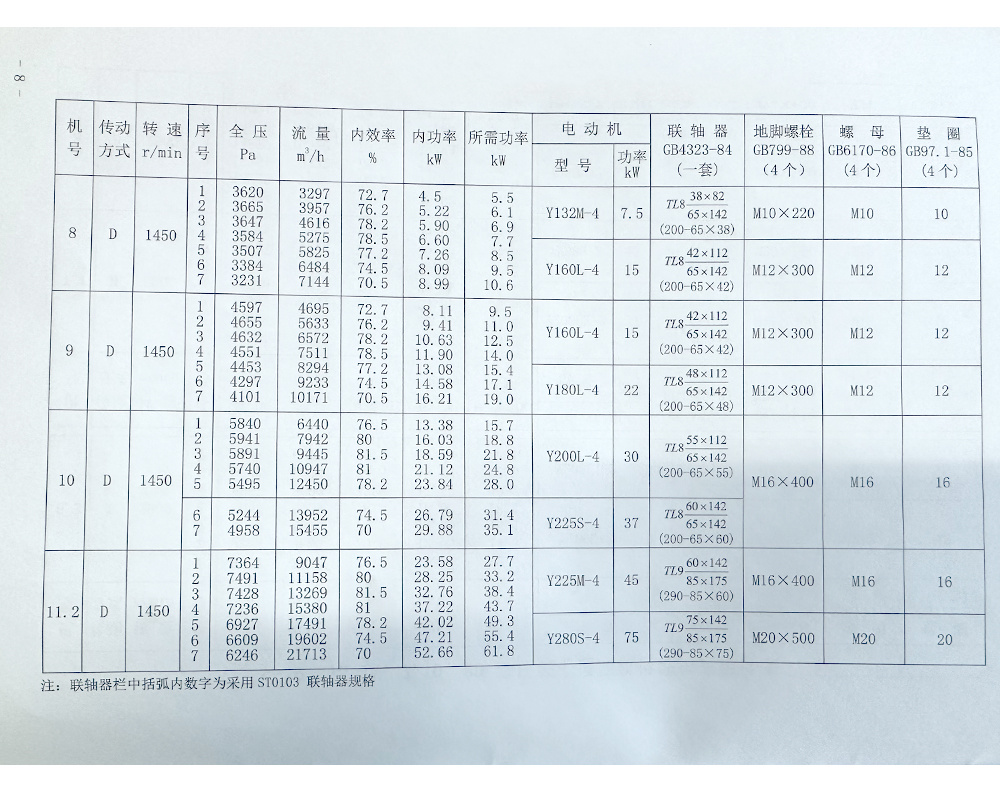

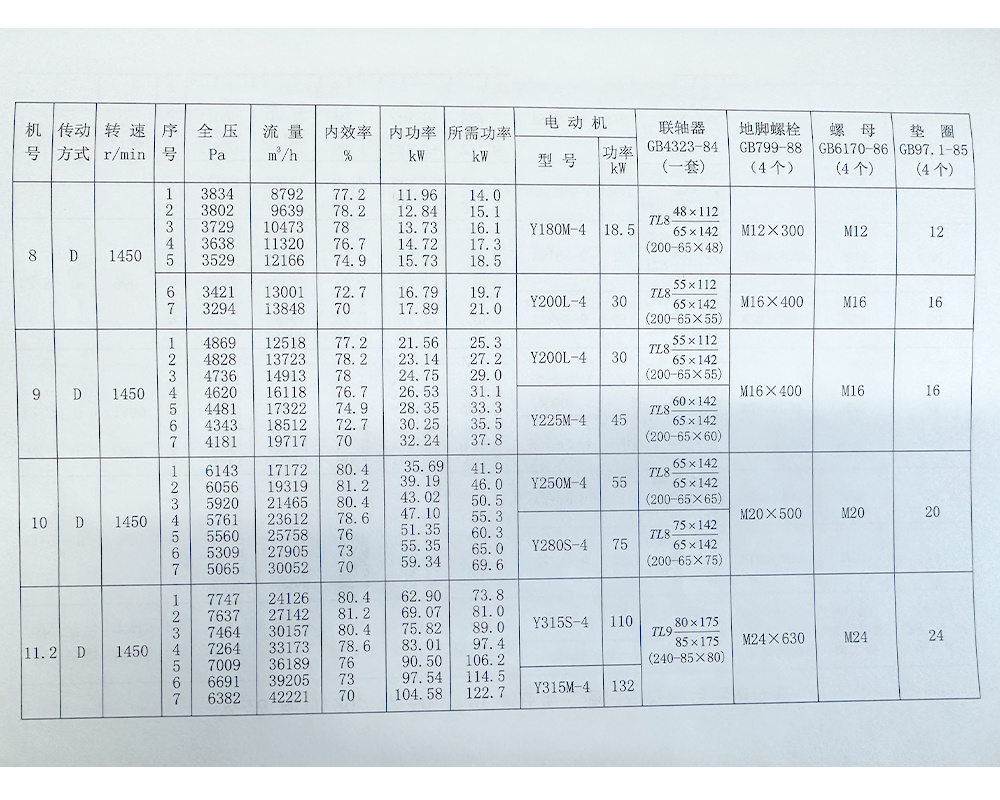

9-19 N8D, 9D, 10D, 11.2D 高压离心通风机性能与选用件表

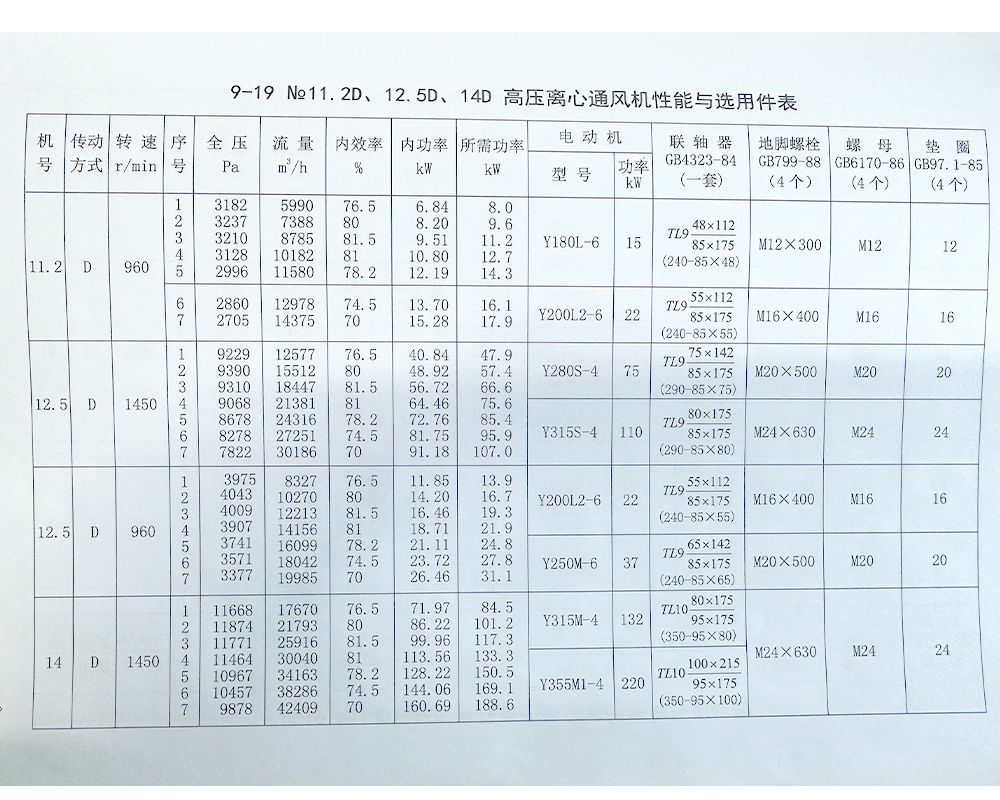

9-19 NO11.2D, 12.5D, 14D 高压离心通风机性能与选用件表

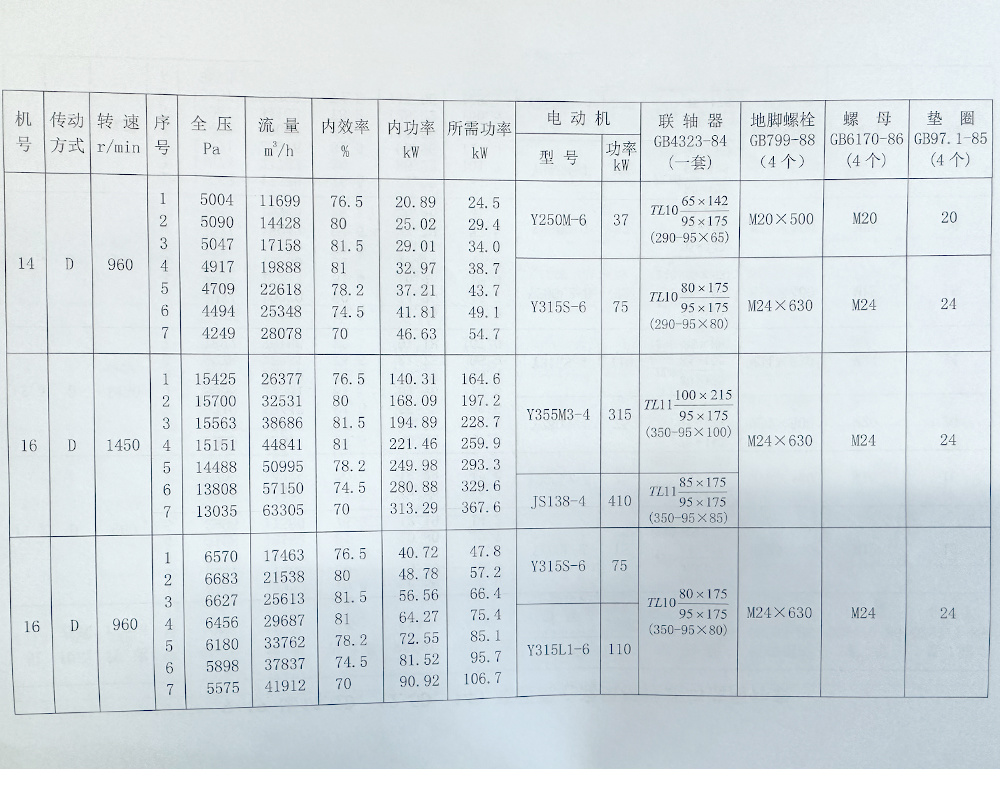

9-19 N14D和16D高压离心通风机性能与选用件表
9-26 N4A、4.5A、5A、5.6A高压离心通风机性能与选用件表

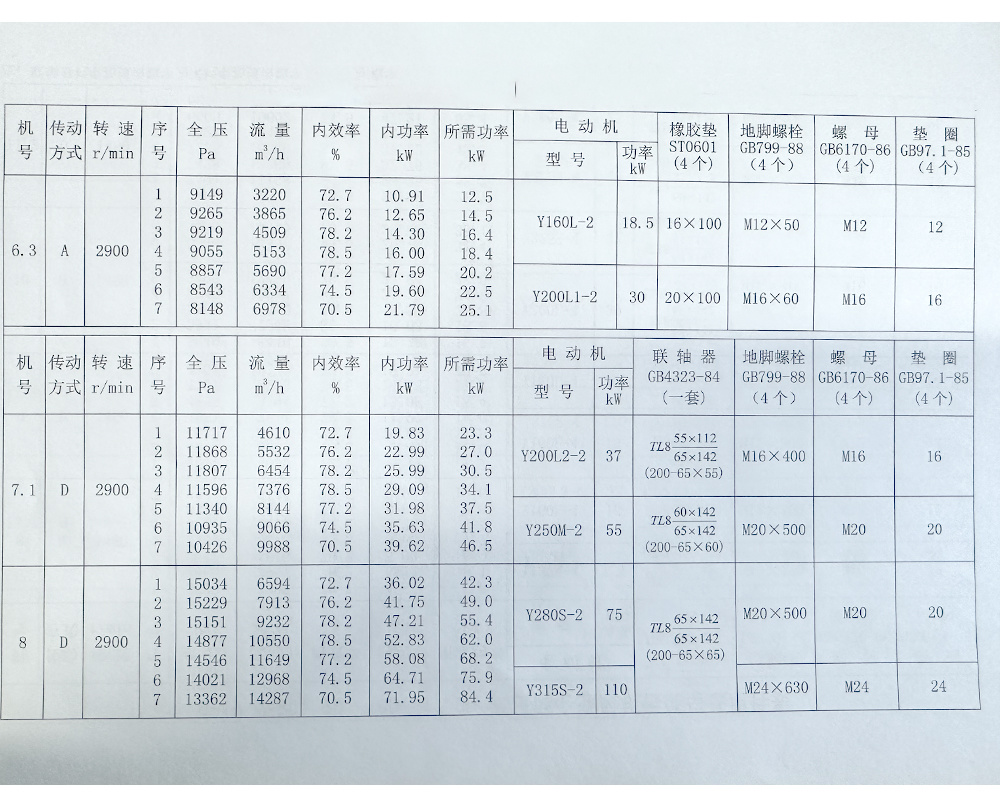

9-26 NO6.3A、7.10、8D高压离心通风机性能与选用件表
9-26 NO8D、9D、10D、11.2D高压离心通风机性能与选用件表

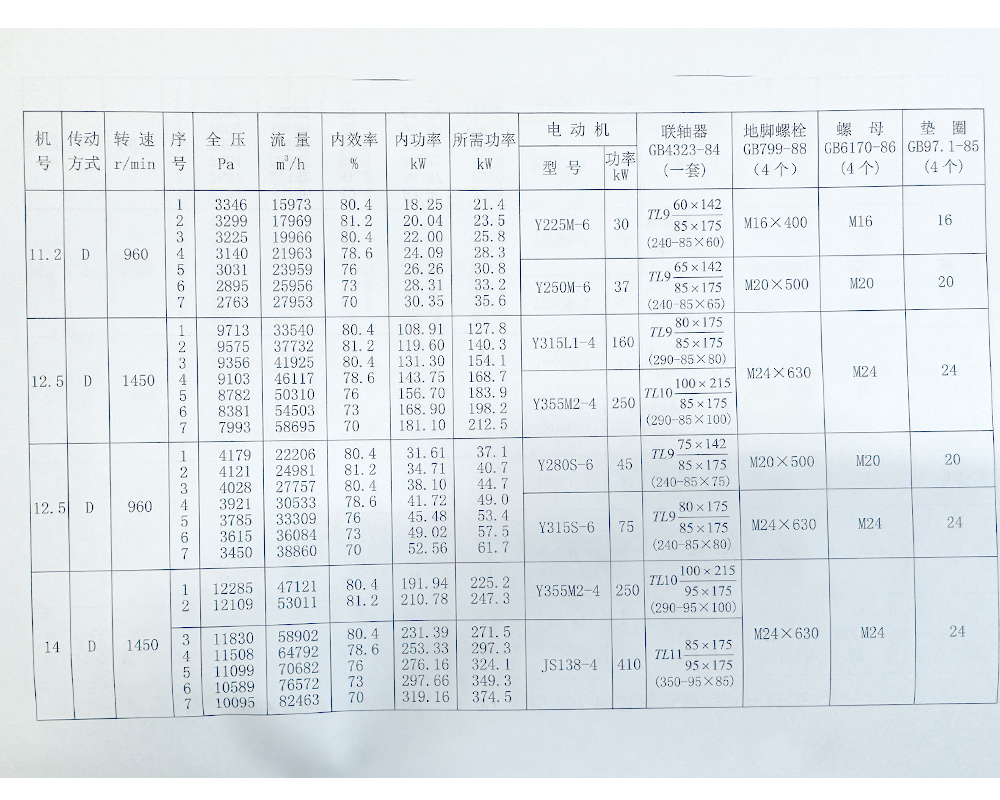

9-26 NO11.2D、12.5D、14D高压离心通风机性能与选用件表

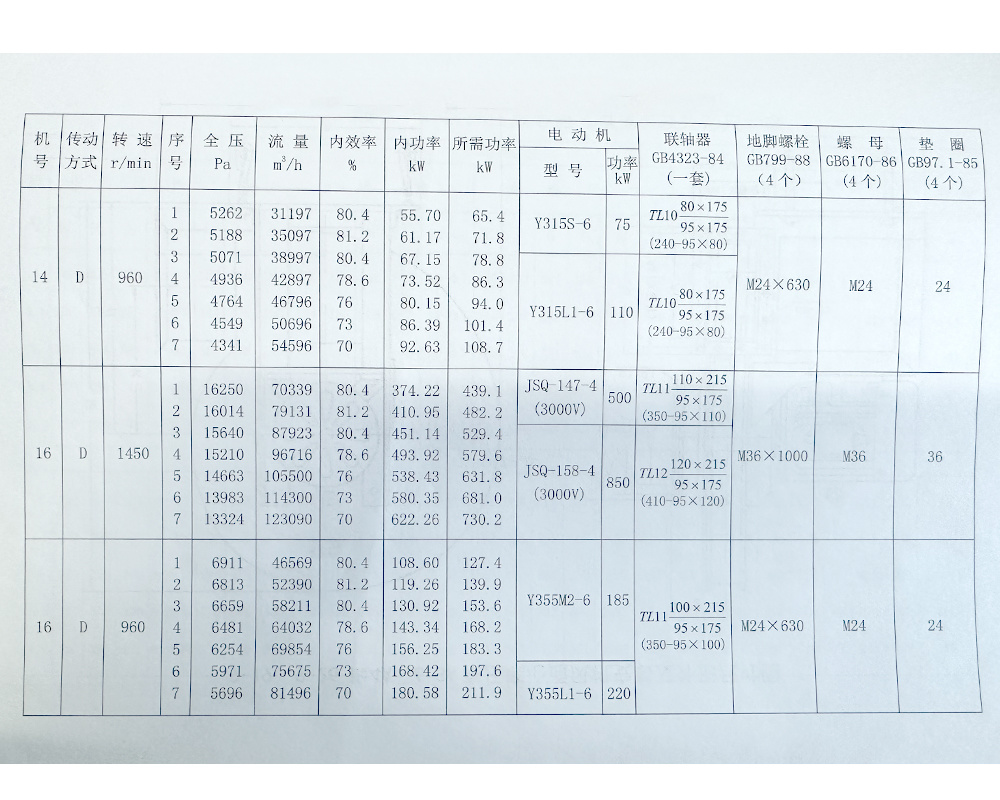

9-26 NO14D、16D高压离心通风机性能与选用件表
