锅炉离心送引风机

用途

G Y5-51 型锅炉送引风机适用于火力发电厂中 2t/h~670 t/h 蒸气锅炉的送引风机系统，亦可满足流化床炉高压头性能参数之需求，该系列风机也可用于除尘、矿井通风及一般通风系统。该型号风机，可根据用户要求设计为成防爆风机、防腐风机和高温风机，其外形尺寸与原型号相同。

送风机输送的介质为空气，引风机输送的介质为烟气或含杂质颗粒之气体。含杂质浓度小于 200 mg/m 时可用四年以上，如含杂质大也使用,但使用寿命相对缩短，送引风机较高使用温度不得超 250℃。

型式

送、引风机通常制成单吸型式。机号N8D~29.5D各20个机号共40个规格。

每种风机又可制成左旋或右旋两种型式，从电机一端正视，凡叶轮按顺时针方向旋转者均称为右旋风机，以“右”表示，反之，称为左旋风机，以“左”表示。

风机的出风口位置，以机壳的出口角度表示。

风机传动方式为D式，即悬臂结构，电机与风机连接均采用弹性联轴器直联传动

产品全称举例如下:G5-51-11N18D右45°；Y5-51-11N18D左45°

其中,G、Y分别表示锅炉送风机与锅炉引用机,5为最高效率点的压力系数 10倍化整51 为比转数，1为第一次设计，№18 表示叶轮直径为18000m，45°为出风口角度。

特点

1.该系列风机设计是以经过一年多模型试验定型的空气动力学略图为依据并采用了“具有可调式进风口”的专利技术;高强度耐磨叶轮、防漏油轴承箱、调心式轴向调节门等一系列先进专有技术成果。

2.高效工况范围宽，机号排列密集，容易选到高效工点。

3.具有“可调式进风口”的专利技术。

该专利技术在风机安装时调整到理想位置。

风机运行时，如有摩擦，可将进风口调至适当位置。

风机检修时，将进风口沿轴向调至与叶轮脱开后，可垂直吊出转子，

4.高强度耐磨叶轮

叶轮采用近经、后向单板叶片，减少气流冲击，稳定性好，电机不易过载，克服了原4-73 机翼型空心叶片磨穿后内部进灰、非工作面积灰引起振动等弊端，引风机叶片易磨损部位采用风机专用耐磨焊条堆焊，大大延长了风机使用寿命，该型风机压力系数高、周速低、噪声小，因而实用性好。

5.防漏油轴承箱

采用搭接式甩油环，将高速旋转轴承带起的油甩至轴承箱内壁，流回油池;半开式铝质油封除方便检修和防止磨擦事故外，可沿轴向增大阻力将部分稀油截回油池;外压盘根是将少量的稀油挡住;轴承箱上部设有通气塞，减小了轴承箱内的微正压，保证不漏油，防尘性能好。

6.调心式轴向调节门

该调节门导叶片支点均设有调心轴承，在运行及调节过程中无“死”点，因而调节灵活省力，安全可靠，保证了执行机构不过载，也可在露天使用。

7.该风机为整体或分体组装式

该系列风机N16D以下的传动组、电动机、联轴器罩在出厂前已组装在一个完整的底座上;机壳、进风口和调节门为另一个基础，小型号风机出厂前组装为两个基础，大型号的分解组装为三个基础(其电机为另一个基础)。
8.该风机配套齐全

调节门、联轴器罩、进出风口法兰、整套机器用地脚螺栓，进出风口软联接及中、大型号所配测振仪表，根据需要亦可配成套执行机构，减振器和消声器等。

10.相关参数提供齐全

主要件重量、静动载荷、转子飞轮力矩、风机启动过程中阻力矩曲线，调节门的阻力矩及外形尺寸等。持有该系列风机样本，即可施工设计。

11.该风机安装检修方便

该风机有两部完整的底座,机壳及传动组,机壳设有中分面或立分面,拆装特别方便,;转子可垂直吊出，如只更换叶轮也可轴向拆装。

12.产品质量重点保证措施
(1)按国标及行业标准进行设计制造。
(2)风机性能依据风机模型试验进行相似换算而得。
(3)风机叶轮直径大于2m或周速超过100 m/s 时按标准进行无损探伤。
(4)叶轮周速高时采用加强式叶片，引风机叶片易磨部分采用风机专用的耐磨焊条堆焊,现场磨损后用户可自行堆焊。
(5)凤机进出风口均设有软联接带，以防止因管道和风机的变形而产生的应力干涉。
(6)N14 D~29.5 D通风机均选用 SKF 进口滚动轴承。
(7)№16 D以上均设有振动保护装置，防止机组因振动而损坏

安装调整和试运转

在安装前首先应备齐安装所用材料工具，并对风机各部分进行检查，对叶轮、主轴和轴承等机件更应特别细致检查，如发现损伤，应予修复，然后用煤油清洗轴承箱内部。

(一)、在安装操作过程中必须注意:
1.在一些结合面上，为了防止生锈，减少拆卸困难，应涂少许润滑脂或机械油
2.在上接合面的螺栓时，如有定位销钉，应首先将其打紧，再拧紧螺栓
3.检查机壳及其它壳体内部，不应有掉入和遗留的工具或杂物。

(二)、安装要求:

1.按图纸所示位置及尺寸进行安装，为得到高效率，特别要保证进风口与叶轮的间隙尺寸。为运行安全保持滚动轴承外套及联轴器的轴向间隙。
2.保证主轴的水平度，测量风机主轴与电机轴的同心度及联轴器两端面的不平行度两轴不同心度允差 0.05mm。
3.安装调节门时，注意不要装反，要保持进气方向与叶轮旋向一致:
4.安装风机进出口管道时，重量不应加于机壳。
5.全部安装后，进行总检验，合格后方可进行运转试验。

(三)、风机的试运转:

机械运转试验应首先在无载荷即关闭进口管道闸门或调节门的情况下运转，如运转情况良好，然后再满载荷的正常工况(规定的全压和流量)的情况下连续运转，至规定的时间后，如无异常现象发生，方可投入生产。
对于修理安装后试运转时间不应少于 30分钟，对新安装后试运转时间不少于2小时。

操作

(一)、风机的操作规程:

风机启动前，应进行下列准备工作
1.关闭调节门。
2.检查风机各部的间隙尺寸、转动部分与固定部分有无刮蹭及碰撞现象。
3.在叶轮径向、联轴器附近均不许站人。
4.检查轴承箱油位是否达标。
5.检查电器线路及仪表是否正确:
6.检查冷却部分是否正常。
当风机启动后，达到正常转数时，逐渐开大调节门直至规定负荷为止。
运转过程中轴承温升不得高于 40℃，表温不高于 80℃。如温升过高可通水冷却，一般按 0.5~1m/h 考虑，效果不佳可适当加大通水量。

(二)、风机的紧急停车:

下列情况下，必须进行紧急停车:
1.风机有剧烈噪音。
2.轴承温度剧烈上升。
3.风机剧烈振动或有撞击声。

维护

1.风机不许带“病”运行。
2.调试和修理风机必须停机断电。
3.定期清除风机内部积灰、污垢及水等杂质，并防止锈蚀。
4.对温度计及油标的灵敏性应定期进行检查。
5.除每次拆修后，应更换润滑油外，正常情况下3~6月更换一次润滑油。

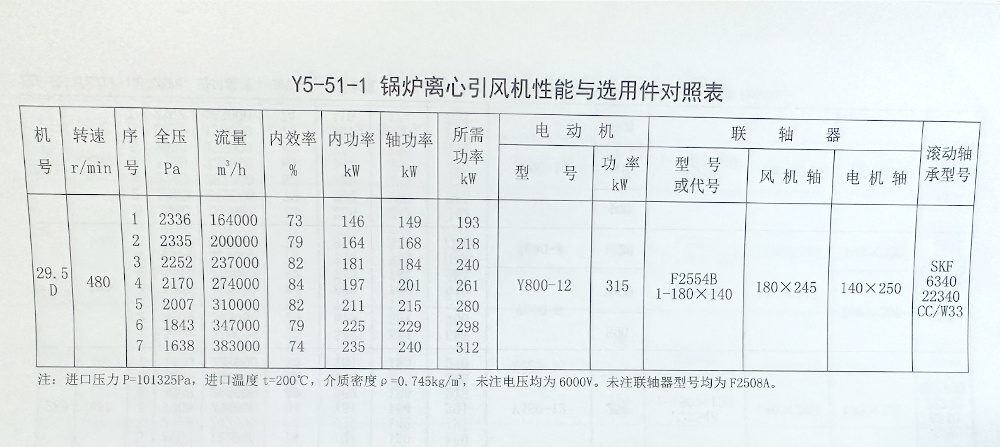

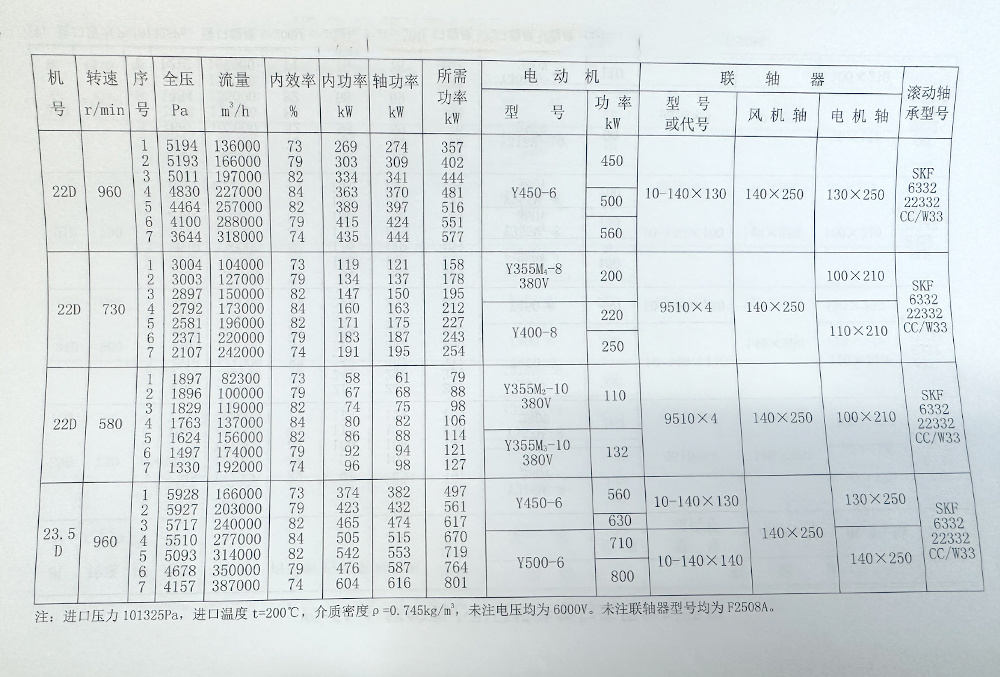

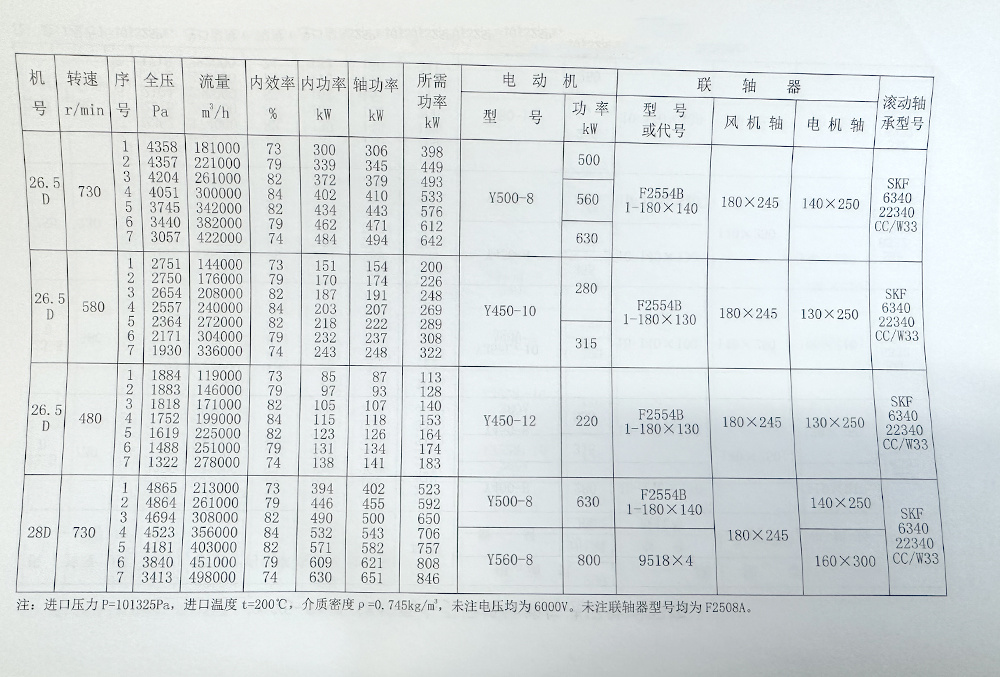

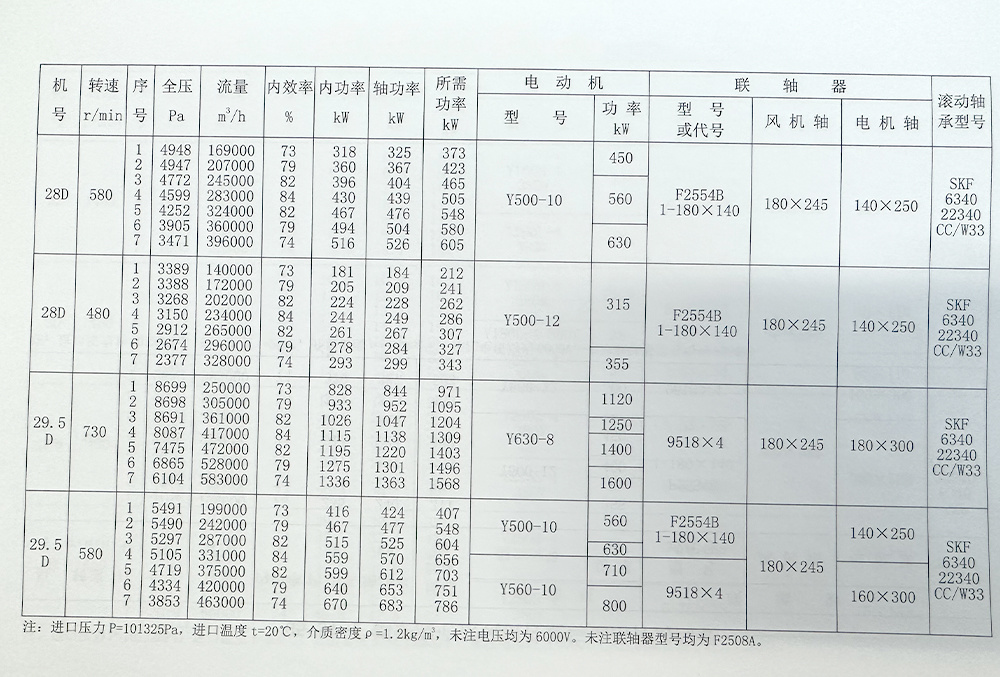

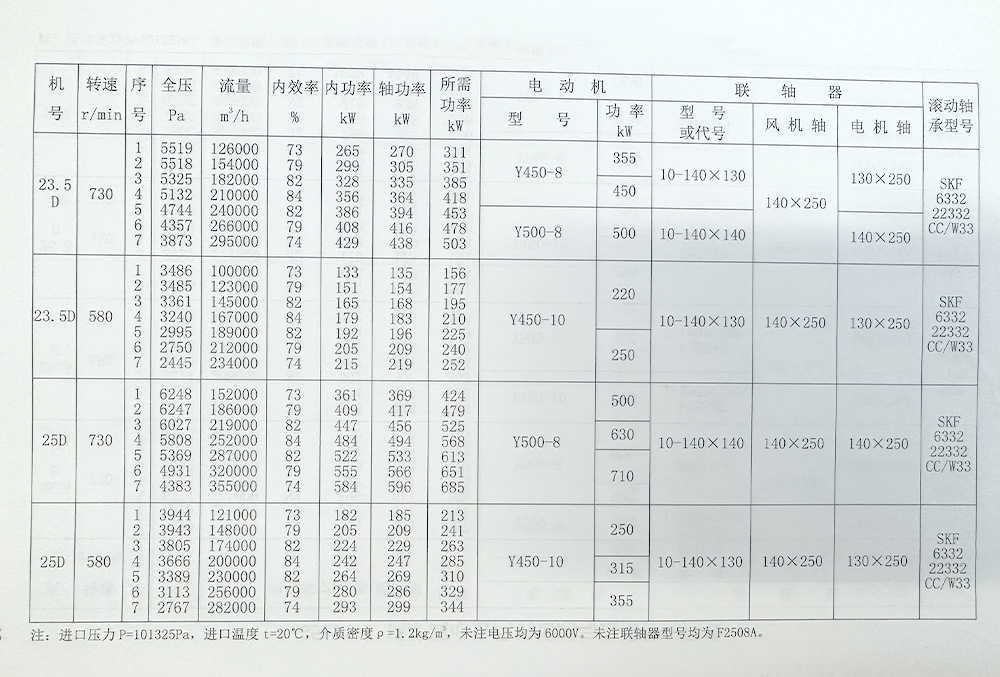

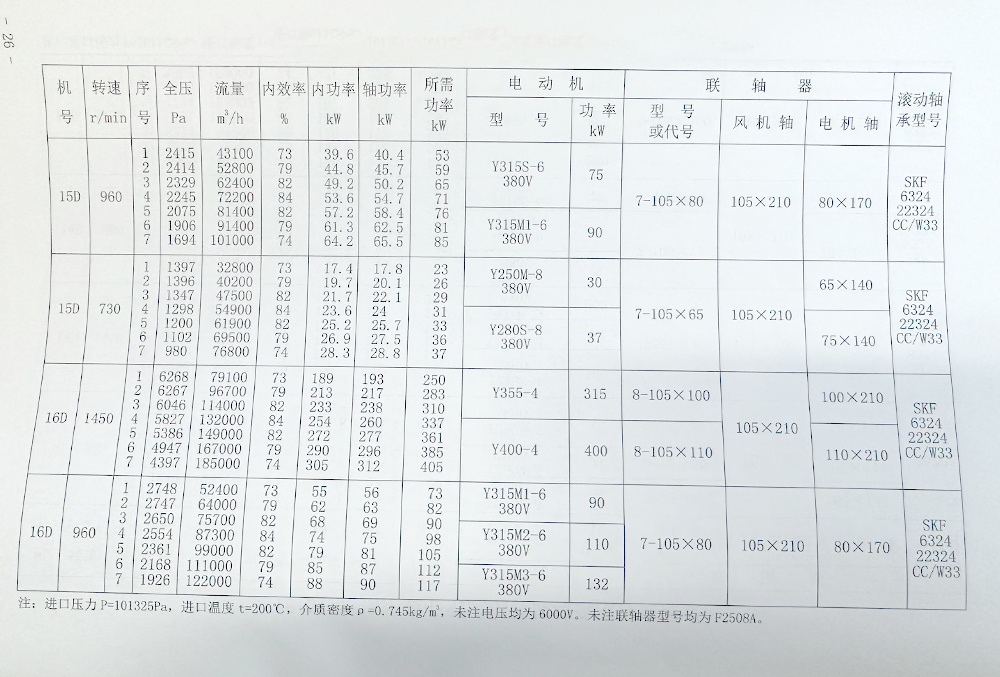

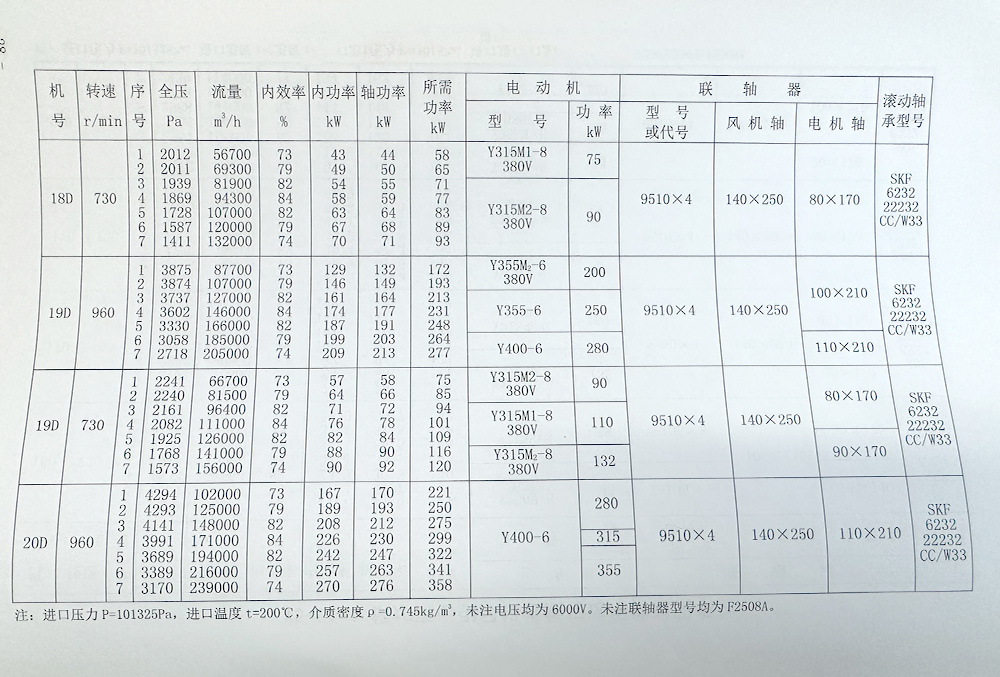

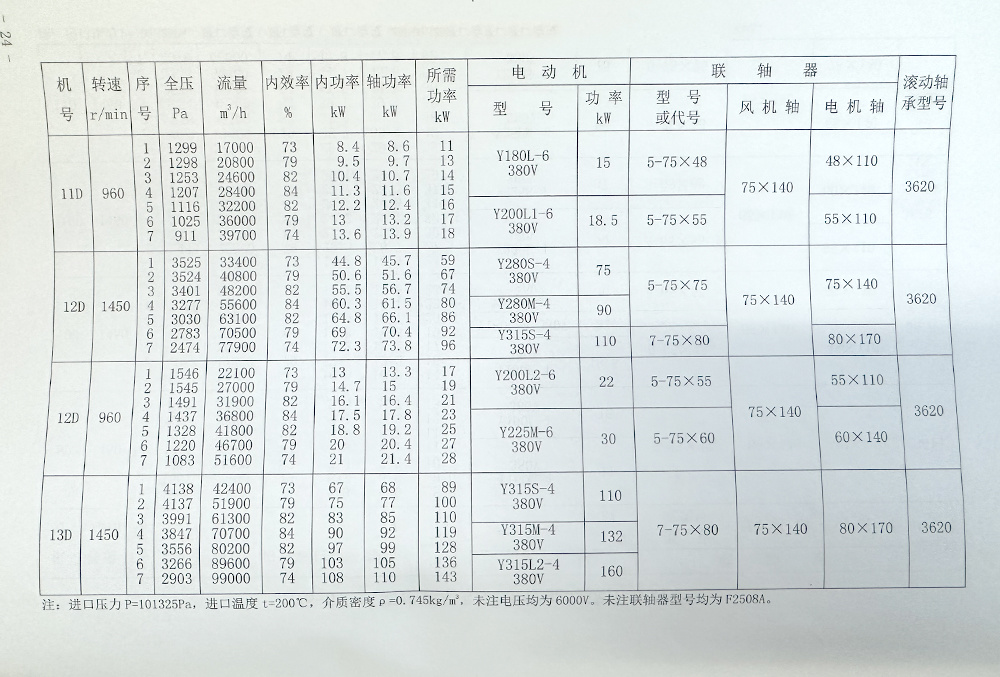

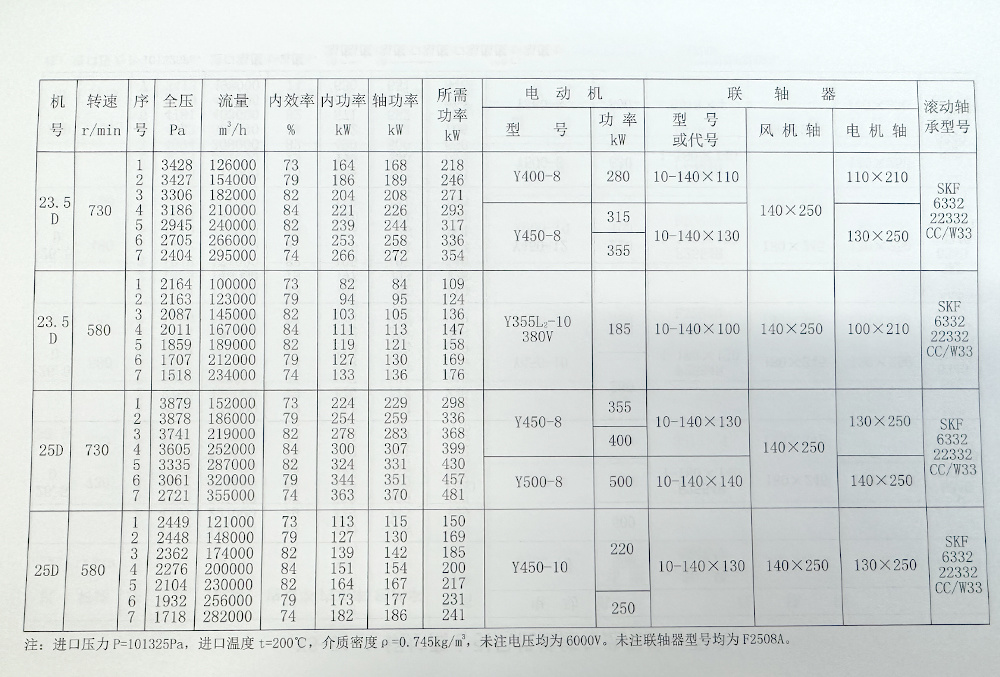

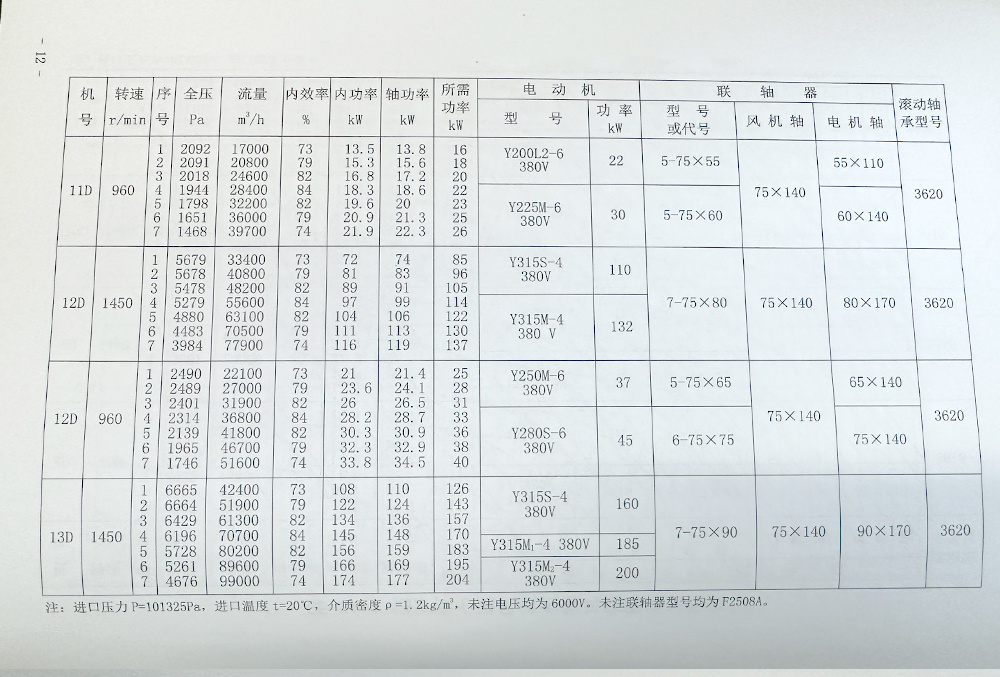

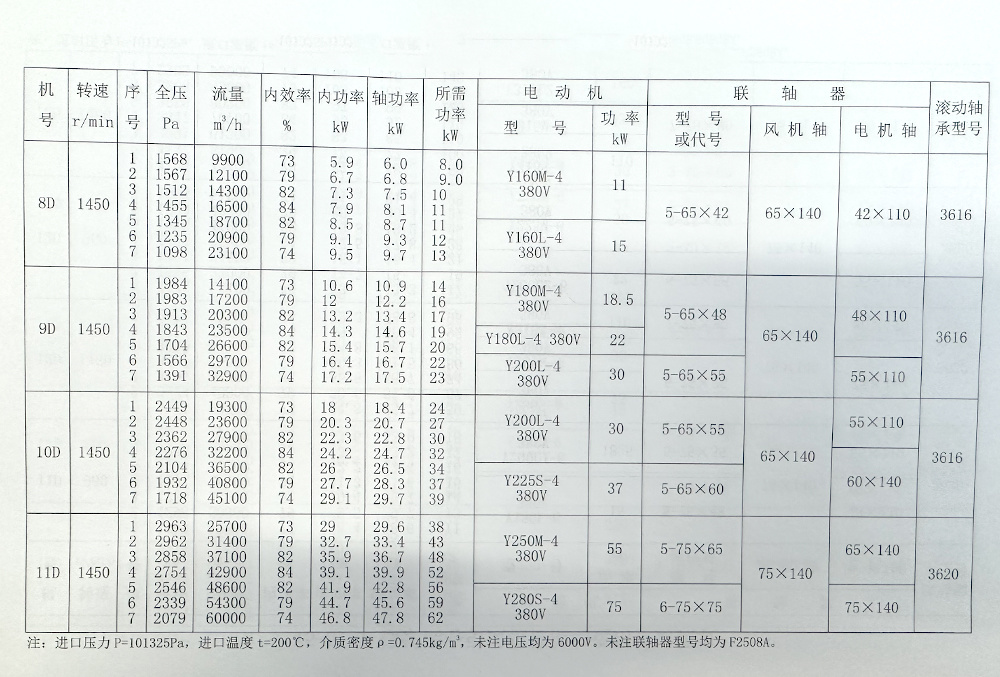

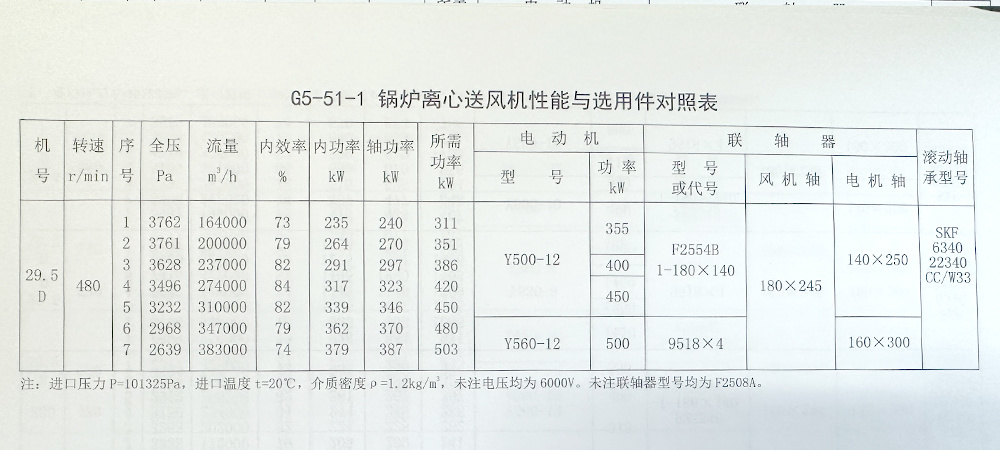

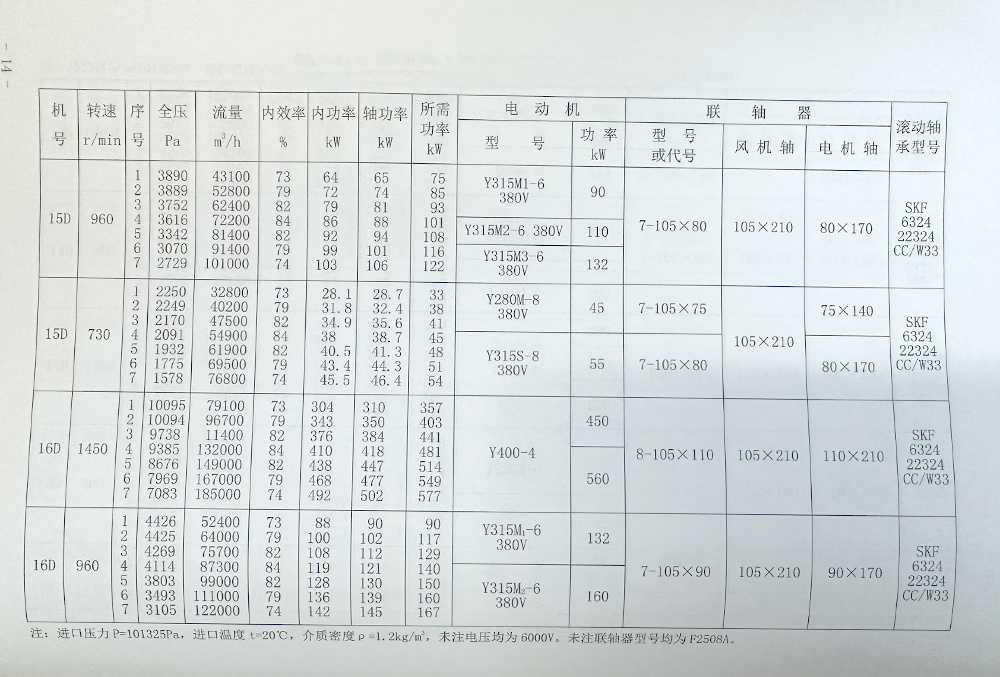

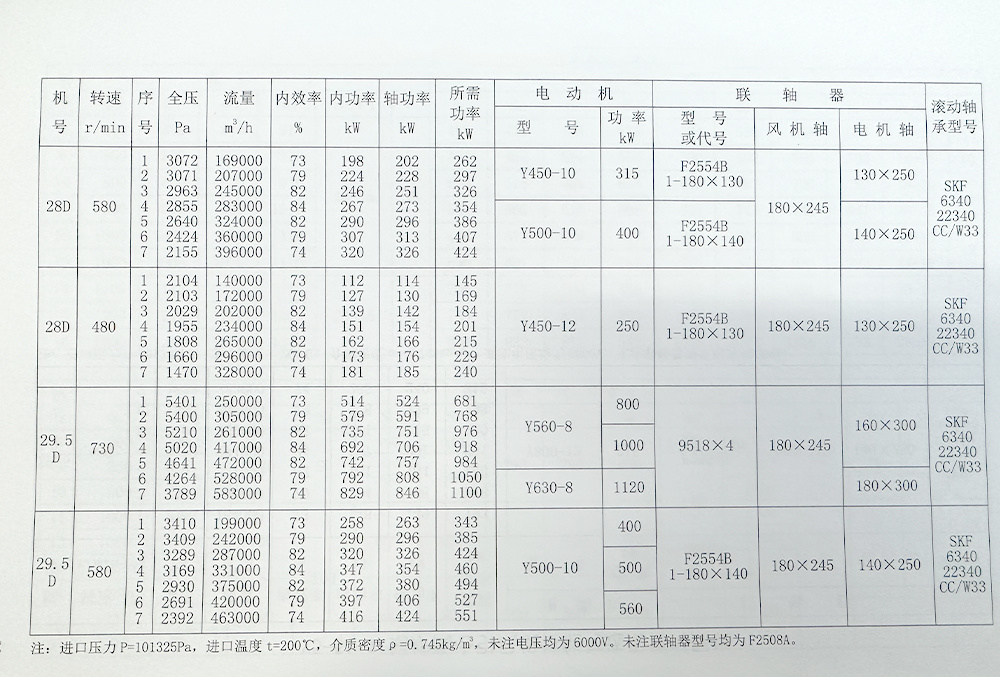

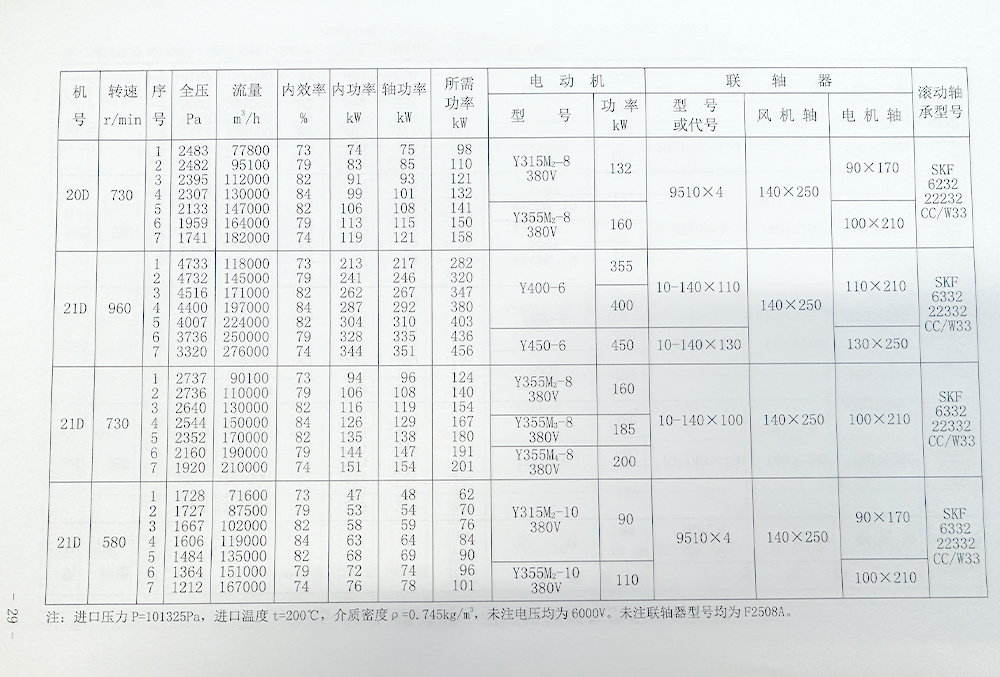

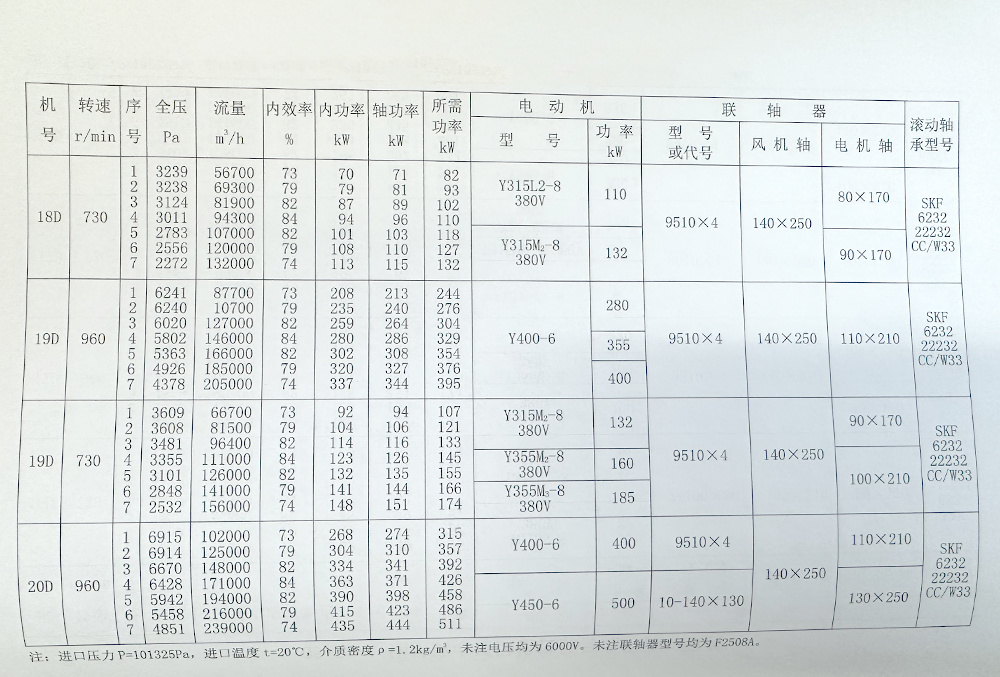

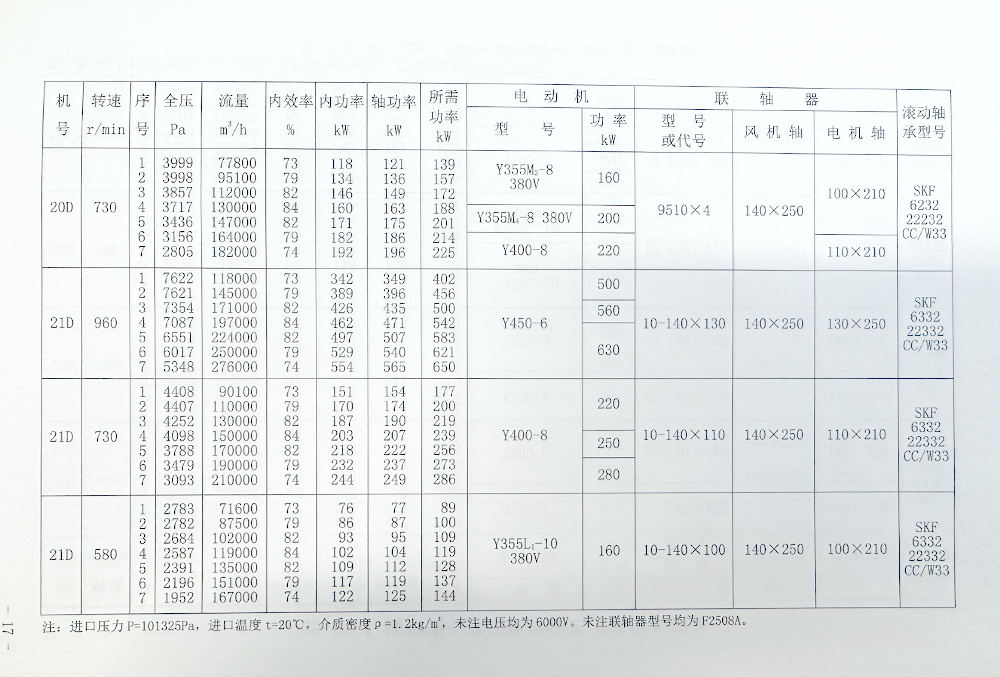

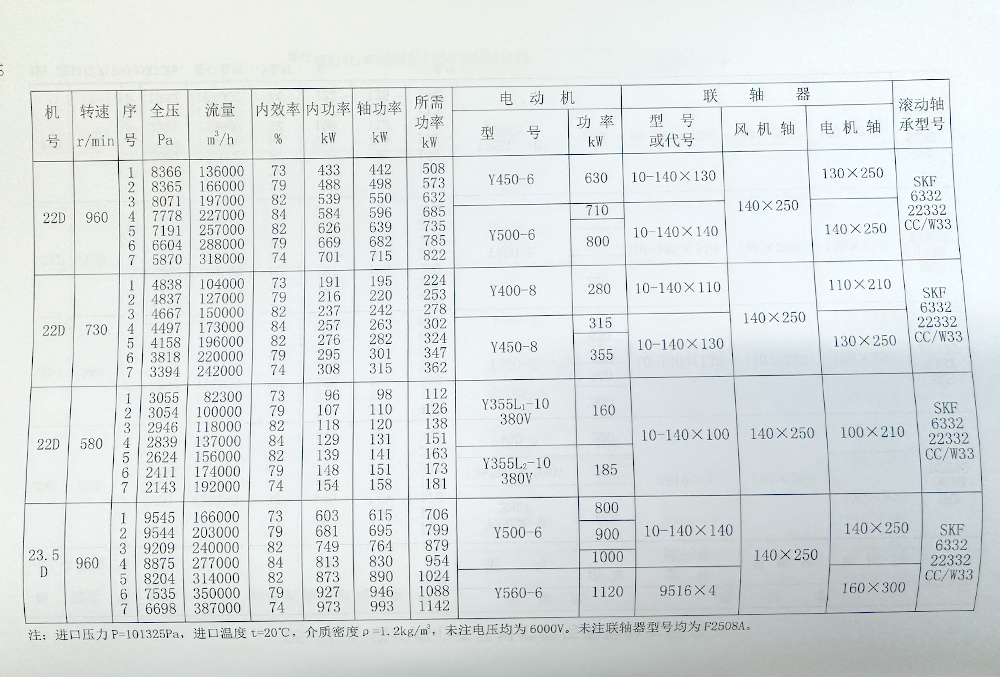

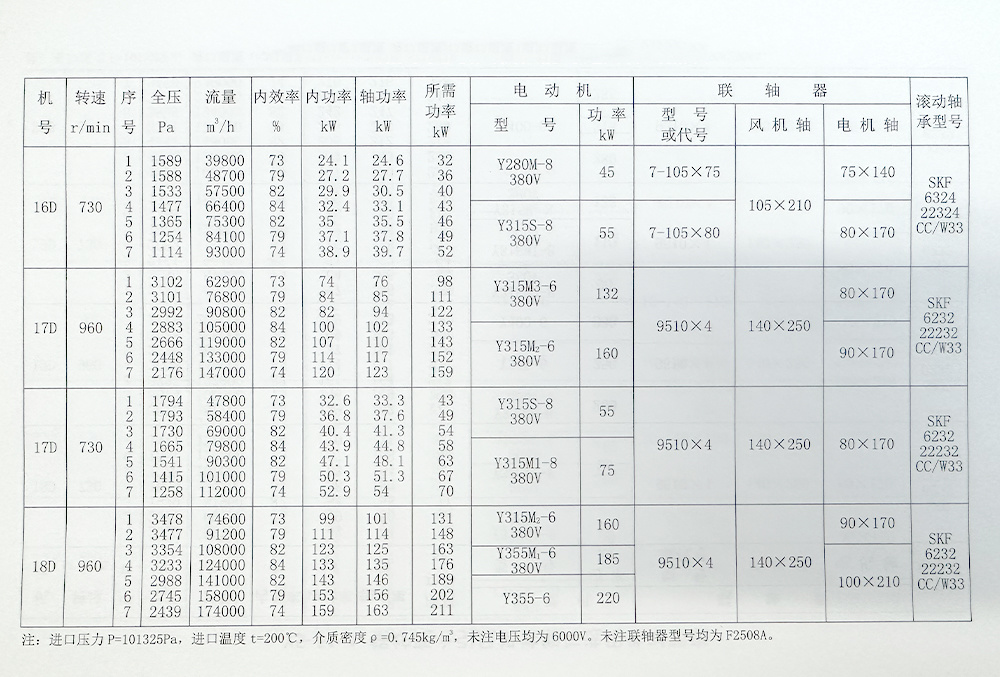

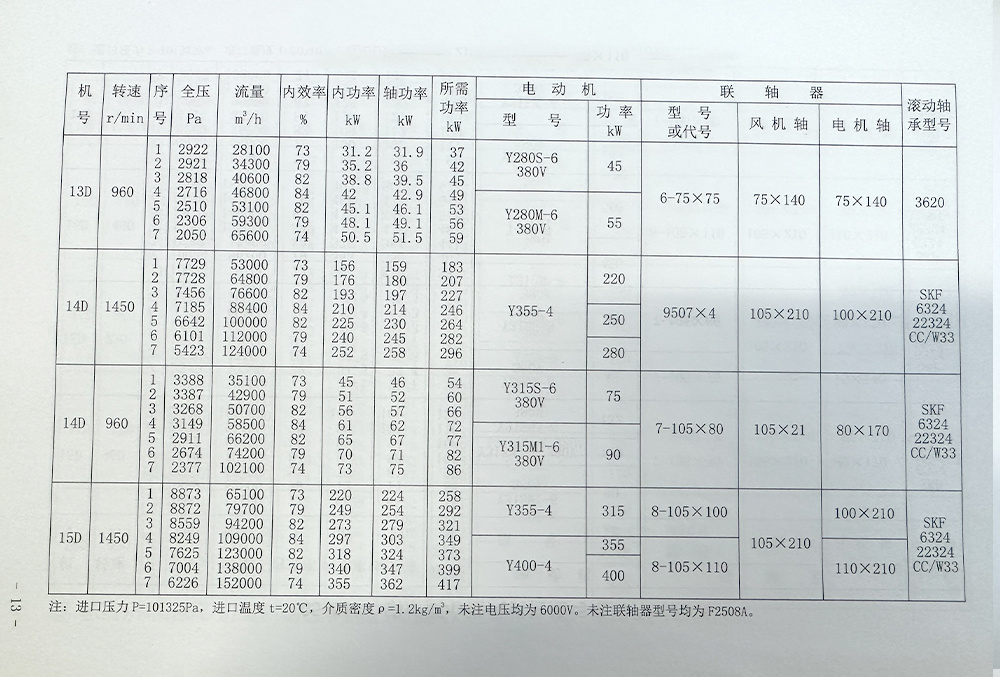

G5-51-1 锅炉离心送风机性能与选用件对照表
